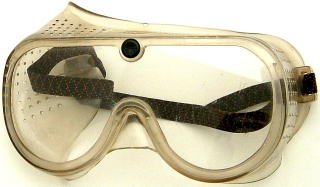

膨大な工具の一覧. 使用方法など解説を加え充実中.最後にリンク一覧.工具を使いこなして「いい仕事」しましょう. ![]() 「安全第一」工具の説明書をよく読みましょう。間違った工具の使い方をすると怪我をします. 無理な力を加えたりしてはなりません。 特に電動工具は注意が必要です.趣味の工作ならハンドツールでゆっくり作業しましょう。 工具を持って走ったりしてはなりません。必ず工具箱に収納し、刃先には必ずカバーをして持ち歩きましょう。 小さな子どもや聞き分けのない子は、工作している部屋に入室厳禁です、目を離した一瞬に悪戯をしています.. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
JAPANESE & JAPANISE | ENGLISH & AMERICAN ENGLISH | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
電気・電子工具 | ELECTRICAL TOOLS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ドライバ | Screwdriver | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ニッパ | Cutter | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
プライヤ | Combination Plier | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ラジオペンチ | Needle Nose Plier | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6角レンチ | Hex Head Wrenche | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ハンダごて(鏝) | Soldering Iron | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||

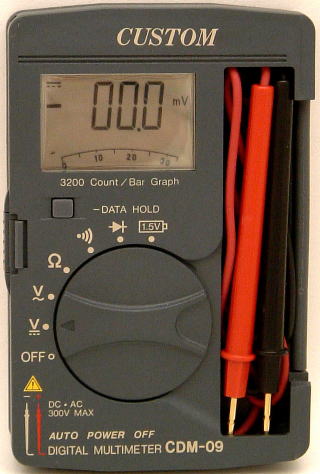

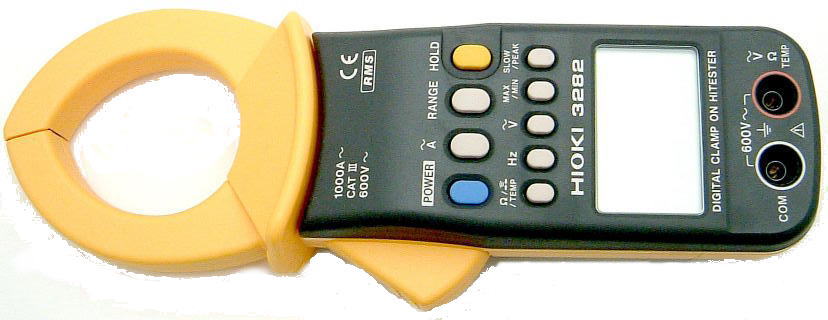

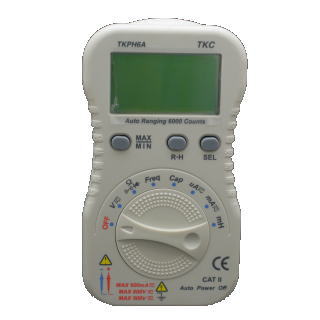

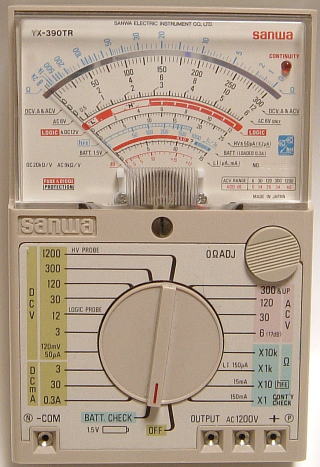

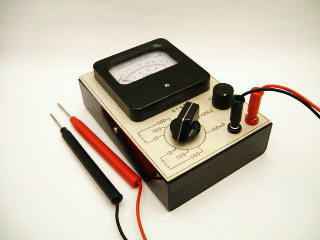

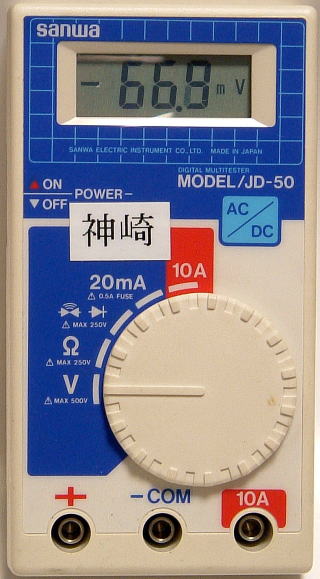

テスター | Multi Meters | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
鉄工、板金工具 | IRONWORKS TOOLS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
木工工具 | CARPENTRY TOOLS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
プラスチック加工 | PLASTIC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
電気工事 | ELECTRICAL WORKS TOOLS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
建設工具 | INSTALLATION TOOLS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||

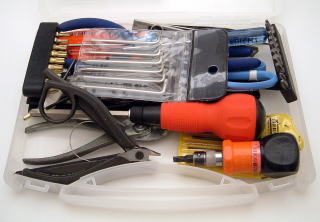

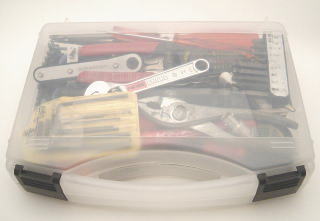

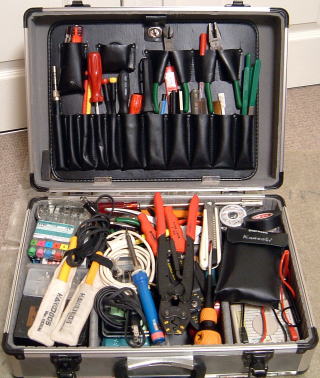

My Tool Box | 私の工具箱 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Selected Tools | 海外出張用工具 この工具たちと世界中を旅しました | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Selected Others | 工具箱に入らない海外出張用工具 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
工具メーカ LINK | TOOL MAKER LINKS in JAPAN | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ELECTRICAL TOOLS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||

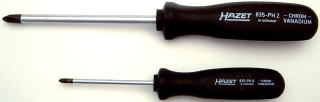

ドライバ | Screwdriver | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||

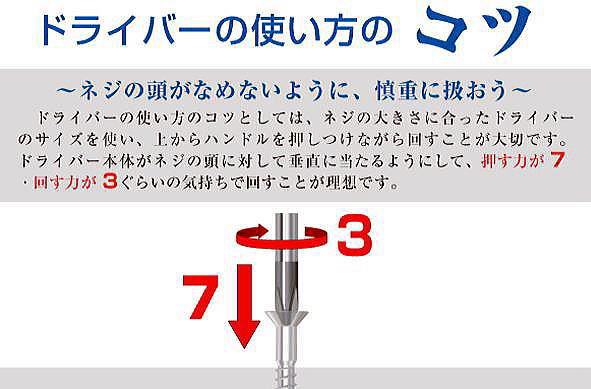

ドライバービットまたは樹脂(木)柄付きドライバ(ねじ回し)選びのポイントは、ネジ[screw]の溝「リセス」とドライバの「ブレード」刃がぴったりマッチング、「勘合」、「噛み合い」である。「カムアウト」しないで、「ナメ」ないでネジを回せるかがドライバ選びのポイント。 ネジ2,3個なら良いが、木ネジやタッピングビス(vis:仏語)を1日中締めなければならないとしたら、グリップの形状と握り具合のフィーリング、重量とそのバランスのフィーリングも大きなポイントとなる。 ブレードが硬いしっかり焼きの入った物を選ぶ、黒い色と硬さは比例しないのでだまされないように。焼きが戻ってしまうので高熱にも注意。ドライバはネジを回す物、こじ開け作業など目的以外に使わない。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
プラスチック柄 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |

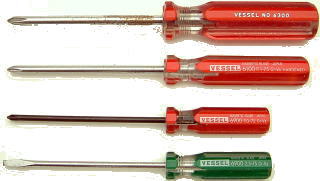

日本で最初にネジ回しを製造したドライバのトップメーカ「ベッセル」のドライバ ベッセルクリスタラインドライバ +1×75(細軸タイプ) 水晶の輝き、クリスタライン柄、クロームバナジューム鋼、全身焼入、全長=148mm 1973年押し出し成型方法によるクリスタライン柄モデル。グリップに各種カラーラインがある |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() ![]() |

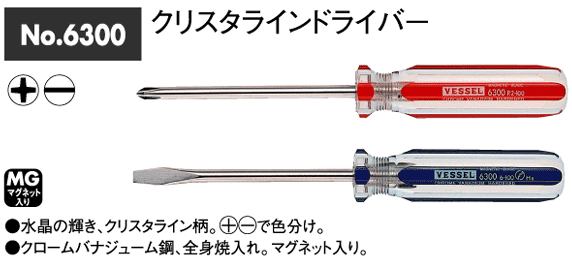

クリスタラインドライバNo.6300 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
このドライバーは、長いドライバが入らない狭いところで使用する クリスタラインドライバ〈スタビータイプ〉No.6200 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
クリスタラインドライバNo.6300 クリスタラインドライバ〈細軸タイプ〉No.6100 クリスタラインドライバ〈精密タイプ〉No.6900 +プラス赤 −マイナス緑 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
RUBICON 107 180mm ルビコンの社名に由来するジュリアスシーザの強固な決意(Cross
the Rubicon)を遵奉しているメーカー。VESSELのドライバに激似の物が多いのはなぜ? |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
アセテート樹脂 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ベッセルは、1954年 射出成型にてアセテート樹脂ドライバ生産開始 VESSEL 1983H 8 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
木製柄 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
調整用として機械の付属品であったドライバ |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
木製柄貫通 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
KTC工具木柄ドライバ,、クロス・マイナス貫通で天然木を採用したオーソドックスタイプ。4ヶ所に、滑り防止用の幅広溝を設定し、親指と小指の力を重視した、握りやすく力の加えやすい形状。またドライバ先端部はねじの奥までしっかりと入る形状でカムアウトを減少します。木の柄のドライバのバランス、重心が良い。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||

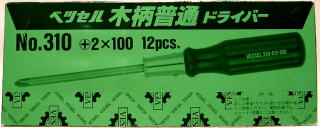

Vessel No.310 +2x100 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() 柄はマホガニー色、手触りが良く握りやすい。重量パランスが最高。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() ![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
http://www.vessel.co.jp/product/img_kigara/mt_310.gif |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
クッショングリップ柄 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() クッショングリップドライバー No.600 |
軸はクロームバナジュウム鋼で全身焼入黒クロームメッキ仕上げ。刃先はマグネット入り、グリップはソフト樹脂使用で締め付け力抜群。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||

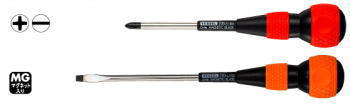

ボールグリップ(電工ドライバ) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

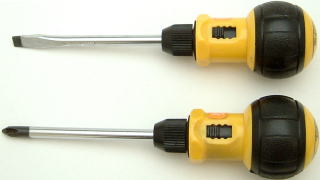

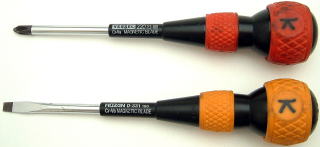

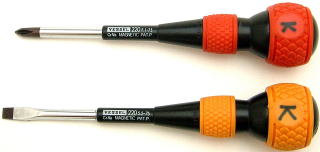

![]() ボールグリップドライバー No.220 |
ネジに余裕の締め付け力。手にやさしいクッショングリップ、クロス・マイナスで色分けされています。クロムバナジューム鋼、全身焼入れ。刃先はメッキ層の厚みの影響を受けない高精度ブラックポイント加工。マグネット付。![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||

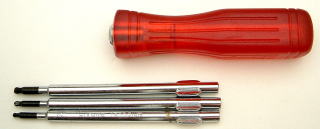

差し替えドライバ 各種 | Multi-bit Screwdriver |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ボールグリップタイプ |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ラチェットタイプ |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
メタルラインラチェットドライバ No.820W-23 (高性能ラチェット) 柄径28.5mm全長77mmビット 両頭+2と+3全長32mm 中段のクッション4WAYスタビードライバNO.TD−110は+プラス1/2、−マイナス5/6の各々大小の双頭ビットになっている優れもの。135x85x35 JAN061263 VESSEL BITSBELT |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |

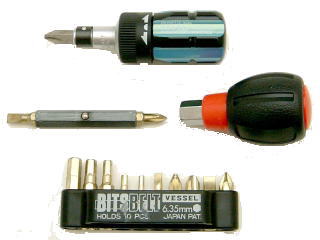

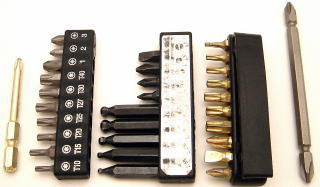

差し替えビットたち。+プラス、−マイナス、6角、ボールポイント6角、トルクス、トルクスいじり止穴がある。電動ドリル用の長いビットも便利。細かなビットは、ホルダー付きのセットを使っている。現場は忙しいのでこれならば欠品がすぐわかる。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |

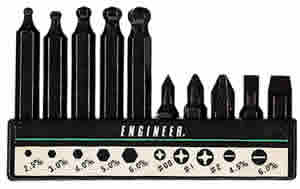

ENGINEERDR-10 セット+#00,#1,#2, - 4.5,62&.5,3,4,5,6(ボールビット)6角はボールポイント |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
スタビードライバ | Stubby Screwdriver | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |

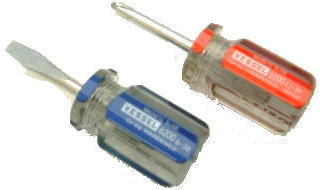

ベッセル クリスタラインドライバ -6×38 (スタビータイプ)・水晶の輝き、クリスタライン柄、狭いスペースの作業に最適、クロームバナジューム鋼、全身焼入、全長=86mm
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |

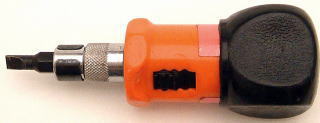

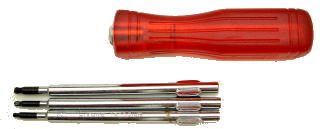

これはスタビーでなおかつ差替えのドライバ。今はBESSLホームページのカタログに記載無し。ポインタを当てるとビットが飛び出すよ。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ベッセル No.620 クッショングリップドライバ -6×15mm +1x15mm、+2x15mm(スタビー差替式) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |

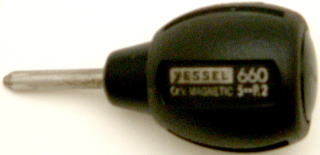

ベッセル NO.660 クッショングリップドライバスタビ差換え式、刃先マグネット入り双頭ビット−5と+2、柄径35mm全長78mm、替軸全長60mm |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
精密ドライバ | Precision Screwdriver | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |

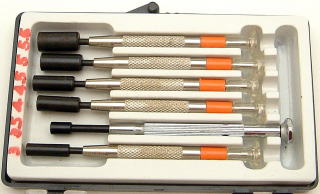

微細なネジの取りつけ取りはずしに使用する。柄は金属製で、末端部が自由に旋回すrので、指先で軽くおさえたまま軸を回すことができまる。時計、カセット、ラジオ、眼鏡、精密機器、プラモデルなどのネジ用。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
マイクロドラーバー | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
柄は早廻し用回転キャップ付。刃先はブラックポイント加工、精度が飛躍的に向上。クロームバナジューム鋼、全身焼入。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ラチェットドライバ | Ratchet Drive | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
SUNFLAG No.1900 クッションラチェットドライバ +#2x100、−6.0x100電気工事などネジ締め、緩め作業がスピーディーに行える。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
株式会社 兼古製作所(ANEX)アネックス http://www.anextool.co.jp/ ラチェット式 ミニスタービードライバー〔No.316〕 狭いスペースで威力を発揮 スタービータイプのラチェット機構採用で狭いスペースでの使用が可能。 セット内容 超短ビット(ー)6・(+)2 ラチェット本体 補助ハンドル 早回しアダプタ ※補助ハンドルでの負荷のかけ過ぎに注意!! |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||

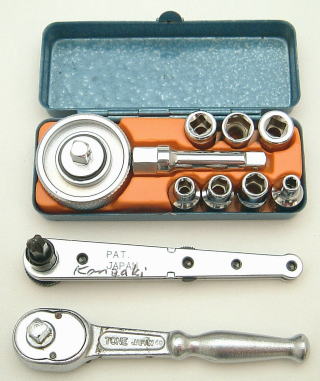

ラチェットレンチ | Ratchet Wrenche | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |

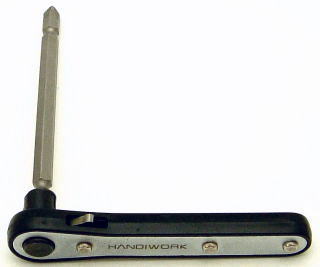

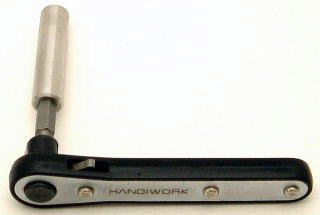

長いドライバが入らない、トルクが必要なときに使用する。HANDIWORK(高儀) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
オフセットドライバ | Angle screwdriver | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
オフセットドライバ | Offset Driver | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |

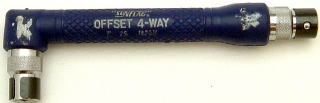

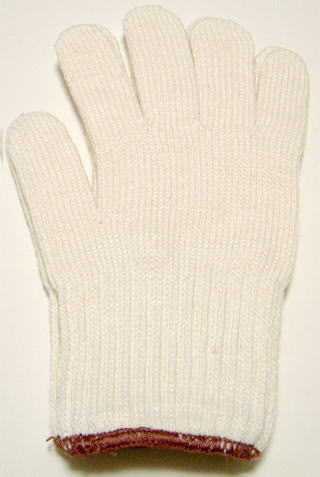

SUNFLAG No.76 オフセットドライバー 軍手を使用していても滑らないクッションハンドル。110mmx32mm |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
絶縁ドライバ | Insulated Screwdriver | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
磁石ドライバ | Magnetic Screwdriver | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ネジの落下防止に刃先が磁化している。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
インパクトドライバ | Impact Screwdriver | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |

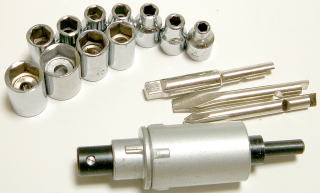

KAILE IMPACT-DRIVER http://www.kftool.com 緩まないねじをブッタタイテ回そうというドライバ |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ねじ回しプライヤー | Screw Pliers | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
フレキシブルドライバ | Flex Scrrewdriver | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
高周波ドライバ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
コアドライバ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
調整ドライバ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |

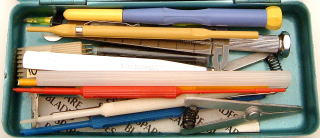

調整用ドライバー入れ(ハンズで買ったKTCの鉄板ケース) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |

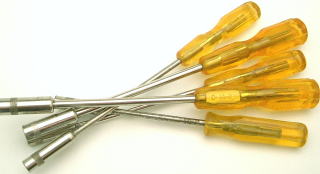

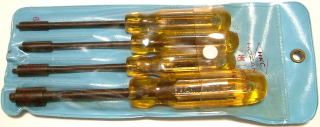

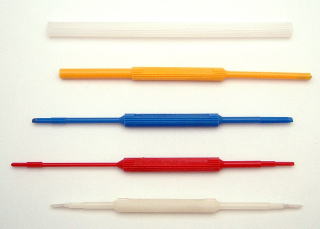

D-16 コアドライバーセット ボリューム、各種コア回し フェライトコアと半固定ボリューム(つまみ付つまみなし)の調整用ドライバー。材質は高絶縁・耐摩耗性のポリアセタールを使用。コアをいためず、調整ズレもない。重量:45gセット 内容:D-16-1B/D-16-2B/D-16-3B/D-16-4B/D-16-5 ビニルケース付
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |

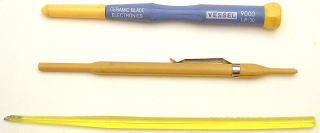

【上】 VESSEL 9000 セラミックブレード調整用ドライバーで高周波、高電圧トリマコンデンサなどを「いらう」のによろし。 【中】軸を包むようになっているのでテンショメーター等に便利 【下】HOZAN調整用ドライバーD-29-100/150(青い柄を切断してしまった)調整ズレを無くすため先端のみに金属チップを使用した調整用ドライバ。チップ型(表面実装タイプ)にもお使える。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ツマドラ (調整用ツマミをまわすためのドライバ) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
テレビカメラ調整やモニタ調整に活躍、今はハードボリウムでなくソフトボリウムが多いので活躍の機会が減った。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
クリアーカム(インカム)の調整用ドライバー(ツマドラ) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
GENTNER(デジタルハイブリッド)のツマドラ |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() ![]() |
技術屋ならいつでもどこでも調整が出来るようツマドラは持ち歩こう。このツマドラ(調整用ドライバーの愛称)を小銭入れにしまっておくと、いざ調整のときに困らない。仕事も出来てお金にも困らない。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||

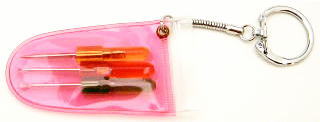

携帯ドライバー | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |

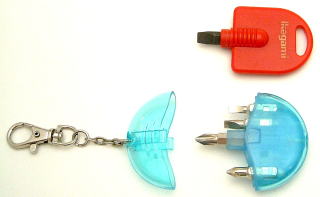

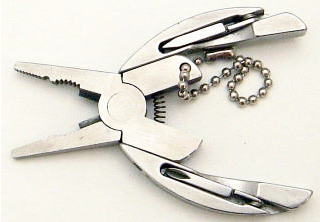

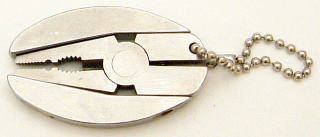

携帯ドライバーこんなのもある。実用になるかは? |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
トツネジ(SONYネジ)ドライバ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() ![]() |
トツネジは35年前に作られた。すり割り(マイナス)ネジの中心に円筒状の案内孔が設けられている。十字(プラス)ネジの特許(フィリップス)を逃げるために考案されたようである。プラスネジに比べカムアウトしにくい。締め付けトルクが大きいネジである。セイコー、ソニー、任天堂など多くの大手メーカーが採用。専用の電動ドライバーをハイオス社が開発しハイオスドライバと呼ばれる。 ソニーの放送機器にも使われていたトツネジ。BVW-XX、BVH-XXXX、PCM-XXXXなど沢山。 最近ハイオスでは、トツプラねじを開発し、従来の十字ねじのわずかなリセスの改善で、信頼性の高い締結を達成している。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() プラスネジは、マイナスネジの欠点を改良するために生まれた。プラスリセスの規格は、オランダのフィリップス・スクリューが作ったもので、くさびの効果でネジを持ち上げられるようにしているのが特徴。また、ネジ頭径とわずかなクリアランスしかない穴の奥などにもネジを配することが出来る。 フィリップス・スクリューは先端形状による欠点があり、プラスネジに大きな力を掛けようとしたときにビット先端の浮き上がりである。これを“カムアウト現象”と呼び、ネジのリセスの損傷やドライバービット先端部の摩耗・変形を誘発する要因ともなる。 プラスネジの着脱は、ビットの先端の浮き上がりに注意して作業をしなければならない。また、締めるときはともかく、ゆるめるときはネジが手前に出てくるのを逆らって押さえつけるわけだから手加減が必要になる。 押さえるける力は「7割」で回す力は「3割」 http://www.anextool.co.jp/how_to_screwdriver/index.html より拝借 ![]() 3割の回す力だけに専念し、ドライバー(貫通)をハンマーで叩く方法もある トルクドライバーで材料の締め付けトルクに合わせて締め付ける場合もある 材質や焼き入れ硬度の他にビットの先端で重要なのはネジ頭リセスとのマッチングである。ビットの先端をネジ頭のリセスにあてがい、軽く押さえたときにビットの先端が吸い込まれるように密着するのがベストである。押さえようとする前に底付きし、ビットを左右に回してみたとき遊びがあっては良いマッチングとはいえない。 またビットの先端形状を円錐台と考えた場合、ビットとネジ頭角は、円錐台の頂き面ではなく(ビット先端)斜面で接触するのがふつうである。ところが斜面が接触する前に頂き面がネジ頭のリセスの底に当たってしまうケースが見られる。このような場合の多くはビットの先端十字形状が小さく、かつ尖っているなどの原因が推測される。 一方、ネジに原因を有する場合、ネジ頭のリセスはプレス成形によって加工されているため、不適当なプレス成型パンチ使用した場合には、寸法精度が落ちる、底が浅くなる、また、リセスが正しい形をしていても、底に異物がたまっていたりする不都合を生じ、結果として底付き現象となる。 近江精機株式会社 プラスネジとビットのお話 より引用 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

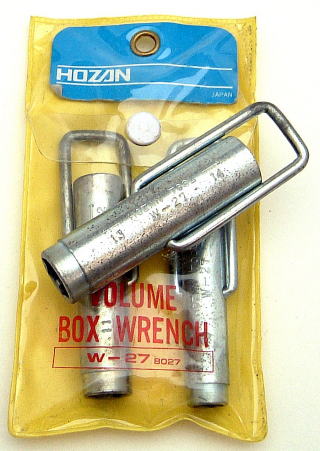

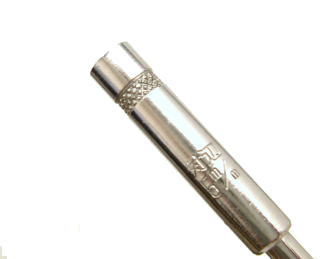

ジャック廻し | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
フォーンジャックのナットを回すドライバー。ラジペンでガシガシまわしては綺麗な加工、メッキも台無し。![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
替えフューズホルダー付マイナスドライバー | つめ付きフューズ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() ![]() ![]() |
今はNFB、MCCBの時代。むかしは、電気使いすぎて過電流になって、配線が燃えないように配電盤の安全器(低圧用カットアウトスイッチ,フューズ付開閉器)のフューズが溶断する。家中真っ暗の中カットアウトスイッチの蓋を開けてフューズを取り替えるなんてまったく聞かなくなった。フューズ交換は子供の頃私の仕事だった。父が電気の魚焼き器を使うと飛んだ。夕飯前で電化製品フル稼働。 昔の安全器は、電力会社のつけた契約アンペア制限用の遮断器(当時15Aは赤色今では考えられない少なさ)の負荷側に系統別に2,3個ついていた。本体は、左の写真のように80x120mmぐらいの白い瀬戸物、中心上部に丸い金属の環が着いていて引っ張ると貝の様に開いて回路が遮断される。内部には、写真のようなフューズがマイナスネジでネジ止めされている。家族の期待を受けフューズを手早く取り替える。 NFB(ノーフューズブレーカーは商品名でフューズのない回路遮断器サーキットブレーカーのこと)通常は、MCCB(Molded-Case Circuit Breaker:配線用遮断器)という。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
電線を切る時は、必ず電源プラグをコンセントから抜く、スイッチやブレーカーを切るなどショートや感電しないように十分に注意する。ニッパーやペンチは導体の金属で出来ている。このことを忘れて通電(充電)状態の電線を切ると工具がだめになるどころか大変に危険。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||

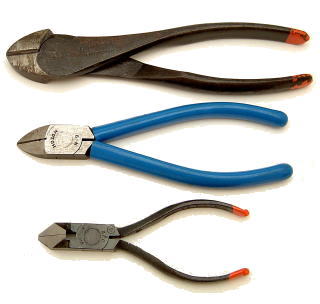

ニッパ | Cutter | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ニッパ | Cutting Pliers | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ニッパ | Shear | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ニッパ | Lead Nippers | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
握ったときに刃先の合わさり部分に隙間があるのは問題外。刃先の合わさり具合がポイント。薄いものを切ってみると分かるのだが・・・。スプリングは弱いものを選ぶ。正しいニッパの持ち方を覚えればスプリングは不要。能力以上の太い電線を切ってはいけません。針金は絶対にきらないで!基本的に銅線のみ! VICTOR(花園工具) 350−A・B HEAVY−DUTY DIAGONAL CUTTING PLIERS 強力ニッパ 175mm 切断能力鉄線2Φ、銅線3Φ、ピアノ線1.6Φ 重量255g 3,300円 ホーザンN-9-125/150 ニッパ(ストリップ穴付) 材質:S58C、硬度HRC(刃部):59±3ストリップ穴:N-9-125 1.2mm、重量:N-9-125 105g Vicor 322SLANT EDGE CUTTING NIPPERS ビクター斜ニッパ B4号 110mm 電話で電話工事屋さんご用達。切断能力鉄線1Φ、銅線1.2Φ 重量60g 2,980円 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
DIAGONAL CUTTING NIPPER斜めニッパー![]() This Diagonal Nippers have been relied on by professional users in electric and tele-communication industries. Their ideal head size and head angle will give working efficiency in stripping cords, taking off staples, and etc. They have two holes, 1.2mm and 1.8mm dia., at the bottom of cutting blades, which can be used for stripping outer cover. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
斜めニッパ | DIAGONAL CUTTING NIPPER | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |

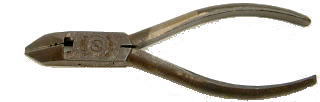

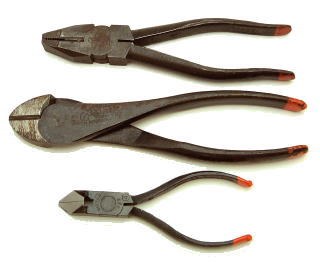

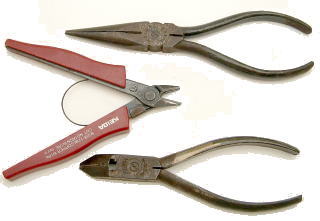

中学、高校時代から使っている愛用の工具![]() 良いものは長持ち一生物。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ミニアチュアニッパ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
KEIBA MINI NIPPER with chip holder ケイバ・ミニ KM-007 PAT.519596 切った破片が飛ばなくて安全!リードキャッチャー付(飛散防止装置付) ミニニッパーシリーズエレクトロニクスの分野で軟細線の切断に優れた効果を発揮。0.18〜1.2mmφ迄、確実な然も快い切れ味。 Very effective in electronics industry. These pliers give you very sharp and smooth cutting for 0.18-1.2mm dia. soft and fine wires.
Good Design Product selected by Ministry of International Trade and Industry (Japan) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |

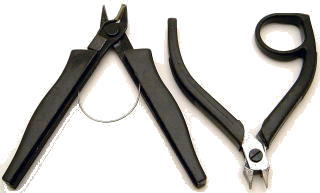

左: TKAGI 切った銅線が飛散しないストッパ機能付 右: HOZAN 精密ニッパーN-55 細銅線用 切断面が殆ど平らな セミフラッシュカット 全長o:105 本体材質:SKS3 硬度(HRC) 本体:47 刃部:58±2 重量g:40 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
食い切り、エンドカッタ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
硬線ニッパ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
VICTOR(花園工具) 強力ニッパ 175mm
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||

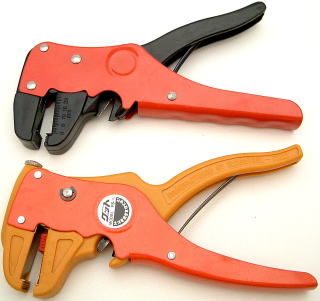

ワイヤーストリッパ | Wire Stripper For Micro-Size wire | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |

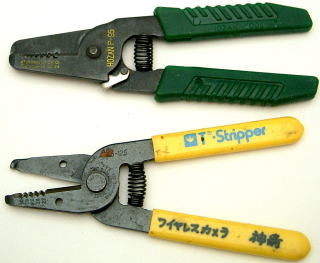

P-95ワイヤーストリッパー(ワイドレンジタイプ)電線の皮むき・切断に手軽な普及形。精密刃仕上げで芯線を傷つけない。幅広い線径に対応している。第1/2種電気工事士技能試験推奨品。
![]()
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |

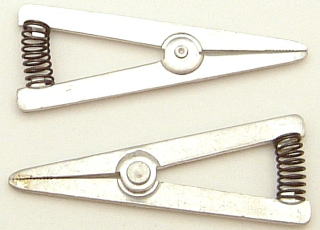

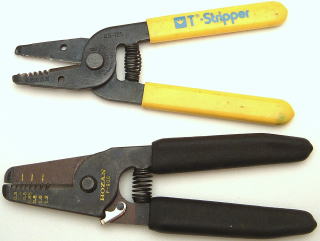

上は100円ショップで購入。鋼板がやわらかくすぐに壊れそうです。被覆の厚さ調整機能無し。 下は本物。ワイヤーストリッパーYS-1 \2,200 1台2役!! 配線用電線のカットとストリップに最適。 電線径が変わっても刃先が自動的に調整され、芯線を傷つけずにストリップできる。 ストリップの長さを固定できるストッパー付き。(2〜20mmの範囲に調整可)。 電線の被覆の厚さに合わせて刃先の食い込みをダイヤルで簡単に調整する。 鋼板とガラスファイバー強化したナイロン材のボディで耐久性抜群です。 被膜の材質により若干値が変化します。テフロン、ネオプレン、アスベストなどのストリップには使用できません。適用ワイヤーサイズ0.2〜5.5mu全長170mm、確かイタリア製 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
プライヤー(ペンチ) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

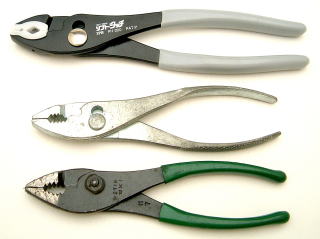

プライヤー すべり支点プライヤー | Combination Plier SLIP JOINT PLIERS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
上段ソフトタッチコンビPH−200【キズをつけないプライヤ】先端にジュラコン樹脂を装着、つかむ物が傷つかない。【カチオン電着塗装】サビに強い。(ニッケルクロームメッキの約10倍の防錆力)【取替え可能なくわえ部樹脂】磨耗しても取替え簡単。適合部品PH165はNO.46,PH200はNO.4(針金や釘が切れるカッター付き)メッキ品、プラスチック、真鍮、ステンレスなどキズをつけてはいけない作業に。
下段 HOZAN P−211Z−150/200
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ライナーズプライヤ | Linesmen Pliers | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
VICTOR(花園工具) ペンチ 200mm
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
電工ペンチ | Linesmen Pliers | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
IV線FV線をカットしたり、曲げたり電気工事には欠かせない.あごの部分で圧着端子の締め付けも出来るが確実な圧力ができるラチェット式を使用すべき | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ウォーターポンププライヤ | Adjustable Plier Wrench Plier RIB JOINT PLIERS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
HOZAN P−246 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
シンノーズプライヤ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
コンビネーションプライヤと同じだが、先の部分が薄くできており、狭い所や、薄いナット等をつかむのに適している。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ラジオペンチ(精密プライヤ) | Needle Nose Plier | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
LONG NOSE SIDE CUTTING PLIERS ラジオペンチ T-306 ![]() These fine-jaw tipped pliers can be used for a variety of applications. They are designed for heavy-duty use and are appropriate for critical applications. Serrations in the jaw area are designed for crimping or removing vinyl wire sleeving. Heat-treating of the jaw area of these pliers is carefully designed to provide high strength without brittleness. These long-nosed pliers are of the highest quality and have already gained a strong reputation both in the Japanese domestic and overseas markets. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |

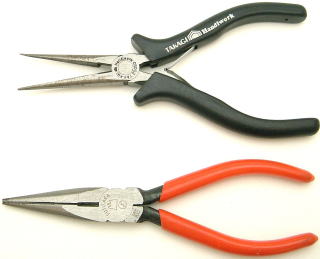

ロングノーズドプライヤー | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |

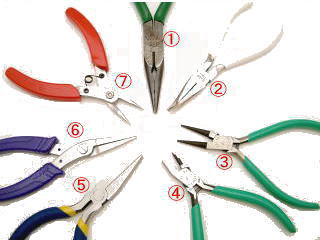

先端が細くて長いので、狭い箇所の細工仕事に適しています。 Loop Plier、RingBending Plierは、わっかを作るペンチ 針金細工 Bend Nose Plierは、先端が曲げてあるのでナットをつかんだりするのに便利 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ロングノーズドプライヤ @DE | Long Nose Plier | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ベントノーズプライヤ A | Bend Nose Plier | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ラウンドノーズプライヤ BF | Round Nose Plier | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ループプライヤー C | Loop Plier | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
リングベンディングプライヤ C | RingBending Plier | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ミニチュアラジオペンチ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |

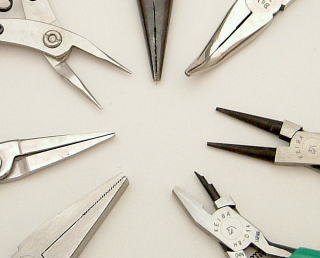

様々な先端部 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
フォーミングプライヤ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

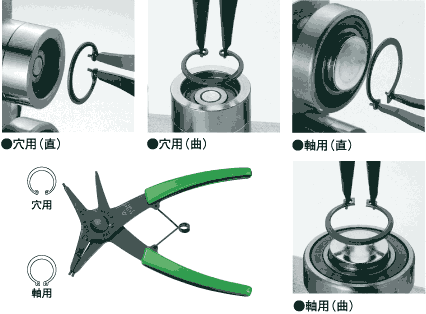

スナップリングプライヤ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() ![]() |

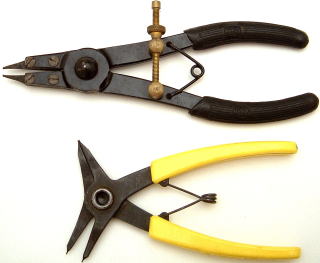

スナップリングプライヤ 黄色の柄はKEIBA S-025 "FOUR IN ONE" SNAP RING PLIERSスナップリングプライヤー (軸・穴両用タイプ)PAT.No.637469 7ヵ国PAT.アメリカ・ドイツ・スイス・カナダ・フランス・スウェーデン・日本PAT. U.S.A., Germany, Switzerland, Canada, France, Sweden & JAPAN 1丁4役! 精密スナップリングに。世界7ヶ国にPAT.を持ち、昭和57年度通産省選定のグッドデザイン商品。従来の常識を破った、世界でも類を見ない全く新しい感覚のスナップリングプライヤー。軸用の直・曲、穴用の直・曲、4通りに使い分けでき、止め輪の(S-025, 2mm〜9mm/S-026, 10mm〜40mm/S-027, 20mm〜55mm)迄、巾広くご使用できる便利な特許工具。 Patented in seven major countries in the world, and has been awarded the Good Design Product by the Japanese Ministry of International Trade and Industry in 1986. It is a very unique tool world wide. This special handy tool can be used in four ways to fix (S-025, 2mm〜9mm / S-026, 10mm〜40mm S-027, 20mm〜55mm) circlips internal and external, straight and bent respectively. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
圧着ペンチ | Criping plier for insulated terminals | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
裸圧着端子・スリーブ圧着用(手動片手式工具)5N18 JIS 適用範囲 1.25 2 3.5 5.5 8mm2 全長・質量275mm・430g 備考JIS C 9711 価格5,565円(本体5,300円+消費税265円) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
圧着ペンチ、ビス(スクリュー)カッタつき、長い真鍮ネジをカットできる。蓋のネジが基板や部品に接触しないようにネジは長さが決まっている。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6角レンチ | Hex Head Wrenche | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||

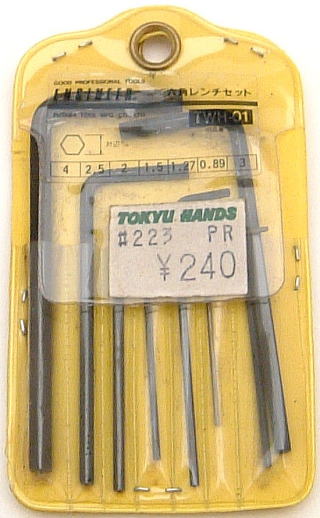

六角レンチセット | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |

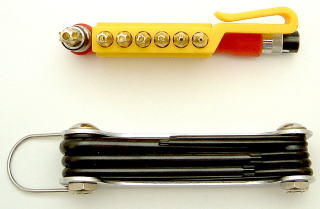

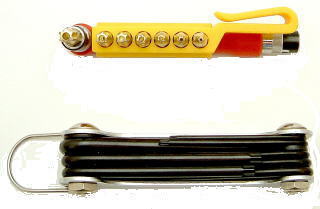

インチサイズとミリサイズの6角レンチがある。背中合わせにステッップラで止めてある。ポインタをあてると裏返しに。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
6角レンチ差し替え。でかい6角はこれで回す。10mmまでOK |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6角ドライバ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ボールポイント6角ドライバ | Ballpoint Hex Driver | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
先端がボール状(と言うよりザックリ剥いたサトイモ状)になっている真直ぐに差し込めないときに使用する。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ボールポイントレンチセット | Ballpoint Hex Wrench | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
トルクス(へクス) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
トルクスドライバ | Torx Driver | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
トルクスレンチ | Torx Wrench | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |

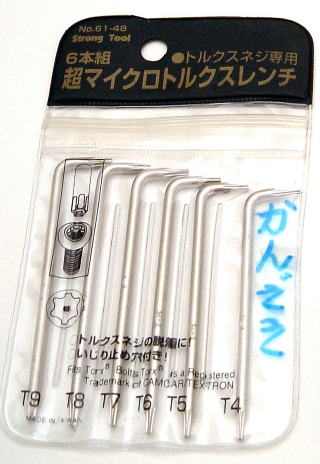

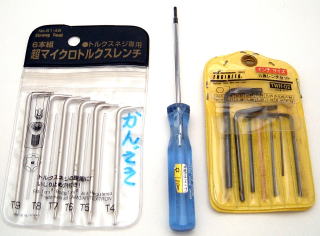

Strong Tool 6本組み超マイクロトルクスレンチ No.61-48いじり止め穴付 T4,5,6,7,8,9 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |

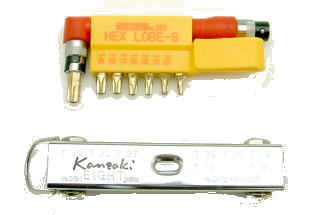

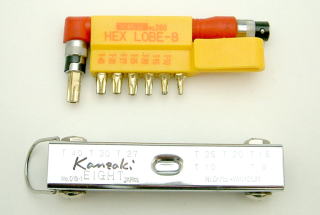

【上】 SUNFLAG No.260 ヘックスローブ・エイト (トルクスネジ用) 狭い場所での作業に威力を発揮。いじり止め穴付ビット。ビット長30mm T−10H、15H、20H、25H、27H、30H、40H ビットホルダー付 【下】 EIGHT(エイト)トルクスレンチナイフ形No.019−1 T−9H、10H、15H、20H、25H、27H、30H、40H |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
トルクスレンチ |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
マイクロ精密ドライバー | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
P.Tool 13941 差換え式 30in1 ストレートシャフト伸縮自在 マイクロラチェット機能付 全長 最短時165mm、最長時235mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
T4,5,6,7,8,9,10,15,20 H0.3,0.9,1.3,1.5,2.0,2.5,3.0,4.0 -1.0,1.5,2.9,2.5,3.0,3.5,4.0 PH000,00,0,1,PZ0,PZ1 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||

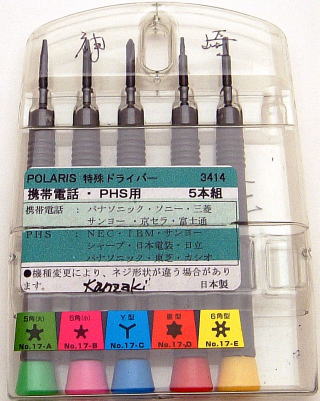

特殊ネジに対応するドライバービット | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() 先端⇒ ![]() |
ENGINEER DR-93 先端ザイズ2.3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() ![]() |
マクドナルドのおまけのおもちゃなどに三角ねじが使われています | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ハンダごて(鏝) | Soldering Iron | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
30W−120W | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |

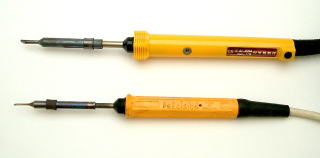

HAKKO PRESTO No980 20W/130W切り替え 鉛筆を持つように使用する |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |

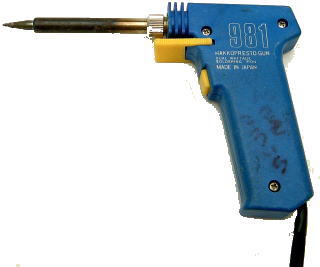

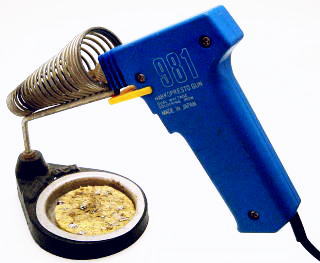

HAKKO PRESTO No981 20W/130W切り替え ピストルを持つように使用する ![]() HAKKO PRESTO No980&981 スイッチオンで130W の急速加熱 通常は20Wで使用するが、スイッチを押している間は130Wで加熱できる。立ち上がり時間の短縮 (20秒前後ではんだ付け可能)、リレーやコネクタのはんだ付けなど一時的に大きな熱量が必要な際にスイッチをON。スイッチを押して使用できるのは、連続30秒まで要注意!! |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
セラミックハンダごて | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ANTEX 精密ハンダごて 17W MADE IN ENGLAND |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
特殊機能はんだこて/コンパクトガス式はんだこて |
ポータソルホビー
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() ! ![]() ! |
コードレスなので、屋内でも、室内でも、電圧の異なる海外でも使用可能。ワイドな温度コントロールで、電気半田ゴテの低ワットから高ワットまでの範囲をカバー出来る。 ホットブロー(熱風器)として ホットブローチップにより、熱風器として使えます。不活性熱風ですので母材を酸化させない。IC、MOSICなどの非接触半田づけや、クリ−ム半田づけ、収縮チューブの熱収縮、塩ビ板などの溶接が簡単にできる。 ICの除去・取り付けに(コテライザ−SMD)高温・適量の熱風により、基板のパターンを痛めることなく、ICが簡単に除去できる。高価なノズルや基板をセットする装置も不要。また、ICの取り付けも容易、製造ラインでの実装後の修正・修理、後付けにも最適。 トーチとして(コテライザー70、71、72のみ使用可能)コテ先をはずすと、トーチとして使用できる。炎の長さもコントロール可能。高融点のアルニやステンレスの半田づけのほか、各種ロー椄作業に、活躍。 コテライザー 90 オート コテライザーは、数々の国際特許を取得のほか、これまで西独、安全規格GSマーク、デンマーク安全規DGマークの認定をうけ、各方面から絶賛を浴び、業務用から日曜大工まで世界中で幅広い分野で使用されているとてもコンパクトで便利なヒートツール。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() ! |
goot のガスハンダごて GP-101 MADE IN IRELAND コンパクトなガス式はんだこて。秒速加熱で着火後約30秒で使用でき、温度調整ツマミではんだこて10〜60W相当(最高温度480℃はんだこて使用時)の熱量を自由にコントロールできる。 充填用ガスは燃焼効率の良いポータソル専用ガスボンベGP-20がある。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ソルダースタンド、鏝先クリーナー | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
火事、火傷防止のためきちんとした鏝台を使用しましょう。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||

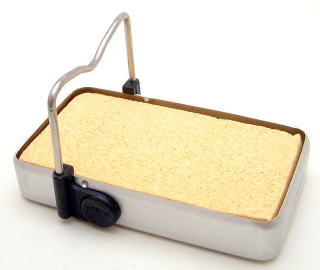

ソルダースタンド、鏝先クリーナー | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
「鏝先」はいつも綺麗に、「小手先」のハンダ付けは後に事故、改修につながり大損害。耐熱性のスポンジに水を含ませ清浄。最近はスチールたわしのように水いらずのものもある。水入らずとは気が利いている。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||

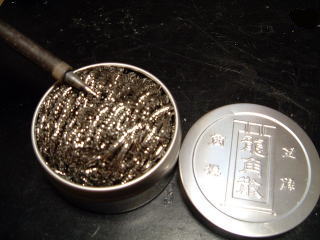

鏝先クリーナー | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() ¥104 |
メーカー品を参考に99円ショップのスチールたわしと龍角散の空きケースで製作。グサグサたわしに差すだけで清浄可能。鏝先の温度は下がらない。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() ![]() \756 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

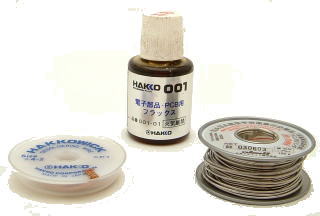

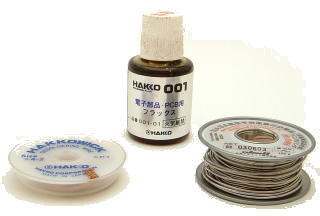

ハンダ吸取線 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() 電気・電子部品用フラックス 用途 銅、電線、スイッチなど精密電子部品など、基板のはんだ付け。通常のヤニ入りはんだできちんとハンダ付けできてば、ペーストやフラックスは必要ありません。熱を長時間与えてはならな場合や金糸線や皮膜のできやすい金属に使用する。 ![]() はんだ吸取線 HAKKOWICK 比較的、低温ではんだの除去ができるはんだ吸取線。レギュラータイプ:ロジン系フラックスを銅の編み線にコーティング アンフラックスタイプ:銅の編み線(フラックスなし) ノークリーンタイプ:低残渣のフラックスを銅の編み線にコーティング静電気対策仕様のケース使用。 NASAも使っている 日本アルミット almit KR−19 RMA シリーズ ヤニ入り糸ハンダ ・米フェデラル規格RMA取得・無洗浄の信頼性を誇る。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ソルキュー(吸取り) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ハンダ吸取り機 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
はんだシュッ太郎 http://www.sunhayato.co.jp/products/details.php?u=793&id=02043 ヒーターと吸引管を一体化させたハンダ吸取器 片手で操作でき、確実に吸取りができます。 先端チップの交換も簡単で用途に併せて3種類(別売)。部品交換時のハンダ除去に ハンダブリッジの解消に スルピンの充填ハンダ吸取りに。電気ポンプ式はネットオークションでも何万円もします。どなたか譲ってください。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
goot手動式はんだ吸取器 GSシリーズ GS-20 コンパクトで軽量・経済的。セルフクリーニングシャフトで快適作業。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
インスタントレタリングレジストを貼り付けるときに擦る棒です。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
吸盤バイス | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
机に張り付きます。コネクターなど小物のハンダ付の部品固定に使用している。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
XLRコネクターハンダ付け補助板 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
鉄道模型のハンダ台のように、ベークライトの分厚い板で作りたいが高価なのでコンパネ(ベニヤ板)で作りました。ハンダ付け温度管理的には、ベークより比熱の少ないコンパネが勝るか? XLR製作経験者ならこの板の使用方法が推測でき解説は不要だが、説明すると左の穴は、キャノン11C、メスfemale側をハンダ付けするときに使用する。中央はNEUTRICのFX、、メスfemale用。そして、右の3つの穴はキャノン12C、NEUTRICのMX、オスmale用。数字はピン番号。効率が良く便利です。仕事は素早く簡単に!マルチケーブルのボックスやトランスボックスなどのXLRを利用してXLRのハンダ付けするのは止めましょう。理由は自分で考えましょう。これまでいくつXLR作っただろうか? |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |

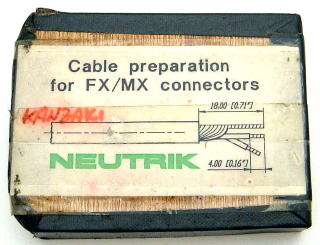

XLRコネクターハンダ付け補助板のうらには、NEUTRICのFX,MXコネクターハンダ付けの準備用被覆カッティングゲージ。コネクターを箱買いしたら付属していました。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
<参考> ケーブルチェッカー | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
私がエレクトロニクスショーか放送機器展(今InterBEE)で入手した、銀色のカナレ電気(ケーブルメーカー)のカタログに参考回路図が掲載されているのを見つけてプロトタイプを製作した。その後アキバのトモカ電気に注文して数個作ってもらったXLRケーブルチェッカー(当時は紺色)。断線、反転が即時にチェック可能。反転はLEDのダイオードの極性を利用している。電池は006P使用。写真は自分用に量産タイプ(LEDの位置が変更、LEDが安いものに変更、機能は果たすのでまっいいか)をラジオセンター店で自費で購入。後にバンタムパッチケーブルのチェック機能も付加された。現在生産は?回路は超簡単LED4個と006Pで出来ている。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ヒートコントローラ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
鏝先の温度を管理して過熱しすぎないように注意しなければならない.そのために使用する電圧調整器具. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ヒートシンク | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

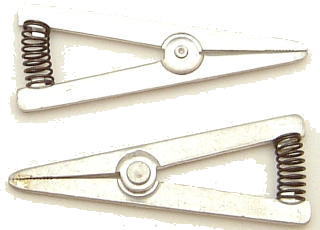

ヒートストッパ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
これでリード線を挟み半導体などの熱に弱い素子、部品のハンダ付けに使用する | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
テーブルタップ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

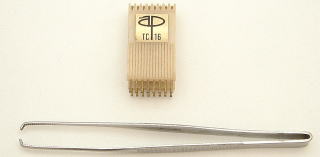

ピンセット | Tweezer | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() ![]() |
硬性が高く変形しないものでばねの硬さは程よいステンレス製を選ぶ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||

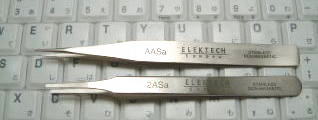

非磁性体 ピンセット | Tweezers ELEKTECH EUROPA | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() ![]() |
AASa Strong, but fine points. Very popular model. For the electronics indusutry.Stainless, Anti-Magnet. 2ASa Flat and round points. very popular model. Stainless, Anti-magnet. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
プラスチック製ピンセット | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
プラスチック製 通電時の部品実装状態の検査などに | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
逆作用ピンセット | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
本体を握ると先端が開く、放すと閉じるセルフロックのピンセット。部品の保持、固定に最適 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
強力型ピンセット | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
先曲がりピンセット | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
自作 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
スパナ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

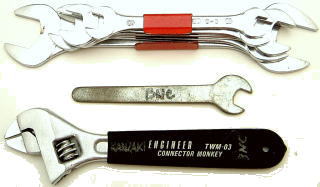

板スパナセット | Double Open End Wrench | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
組みスパナ BNC用モンキーレンチ |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
レンチ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ヘックスローブレンチセット | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

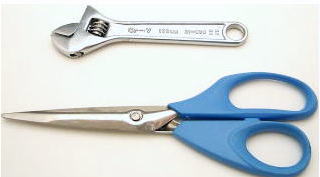

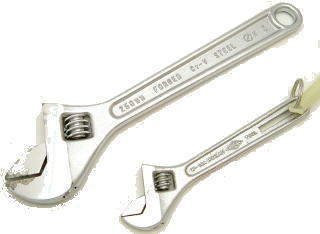

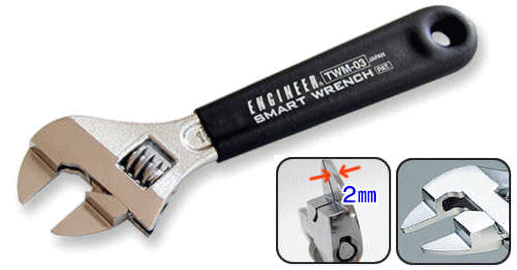

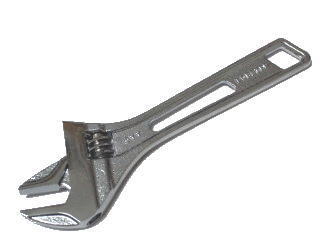

モンキーレンチ | CRESCENT WRENCH Adjustable Spanner | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
おサルの横顔に見える? モンキーレンチ使い方 口の奥でボルトやナットの二面に口幅を確実に合わせる 下あご側へ廻す パイプ等を継ぎ足して使用しない ハンマー代わりに使用しない ハンマー等で叩いて使用しない |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ハイブリッドモンキーレンチ LOBSTER TOOLS http://www.lobtex.co.jp/products/sagyo/um/index.html 軽量、肉薄モンキーレンチ 薄形ボルトナット用
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
品番 UM24 口開きS(mm) 0〜24 ボルト・ナット最大寸法 M16 L(mm)a(mm)b(mm) 重量(g) 150(mm)、 5(mm)、 9.5(mm)、 90(g) 参考価格 1,880 (円) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ソケットレンチセット | Ratcheting Box | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||

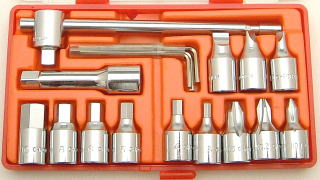

ソケットレンチセット | Socket Ratchet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |

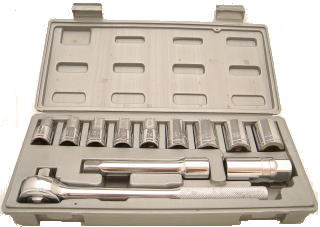

GISUKE(タカギ) 12pcs ソケットレンチセット ・9.5mm差込角ソケット 10、11、12、13、14、15、17、19、22 クイックリリースラチェットハンドル9.5mm用 エクステンションバー 150mm プラグソケット9.5mm用(16、21) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ラチェット、ラチェットレンチ各種 上段 ナット回し ダイヤル式ラチェット 中段 SUNFLAG No.777 オフセットラチェット 全長111mm 下段 TONE 小型ラチェットレンチ |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
めがねレンチ | Box wrench | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
コンビネーションレンチ | Combination Box and Open end Wrench combination spanner | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |

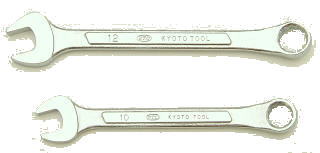

KYOTO TOOL (KTC) のコンビネーションレンチ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
板ラチェットレンチ | rachet box end wrench rachet ring spanner | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
GISUKE(タカギ)角度付ラチェットレンチ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ボリウムボックスレンチ | Volume Box Wrench | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
HOZAN W−27 ボリウムボックスレンチセット ボックス部は貫通式で、シャフトの長いボリュームでも、がっちり締め付けられる。機器組立時にも狭い所での作業に便利な、手に納まるボックスレンチ。サイズ:8×9/10×11/12×14mm 入数:3本組 重量:220g
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ナット回し | Hex Nut Driver | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
HOZAN ナット回しドライバ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||

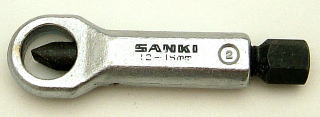

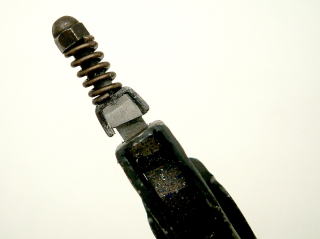

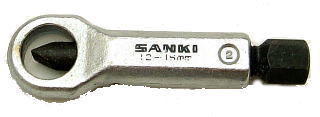

ナットブレーカー | Nut Breaker | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
錆びたりして回らなくなったナットを破壊する工具 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||

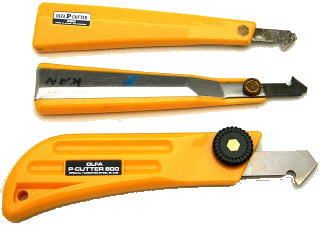

カッターナイフ | Universal Knife | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
はさみ | snip (金切りバサミをさす) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |

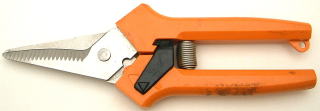

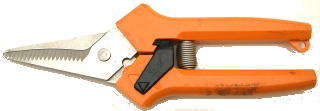

万能はさみ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
測定器・検査用具 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
検電ドライバ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
電路は、接地した「接地側」と、接地していない「非接地側」を区別し、接地側は白色電源線、非接地側は黒色(または赤色)電線を使用する。スイッチは、接地側電路にいれてはいけません。非接地側(別名電圧側)を調べるのが検電ドライバー。ネオン管に高抵抗数MΩ直列に入っていて微少電流でも電圧が上昇しネオン管が点灯する仕組み。デジタルテスターACレンジにして片方のテスター棒を素手でさわり、片方を電源線に当てて電圧の高いほうが電圧側。テスターは検電器同様高抵抗kΩ〜MΩなので感電しない。私がバイトしていた電器店のオヤジさんは素手で触って電圧確認をする電気工事の達人。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
アナログテスター | Analog Multi Meters | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
神奈川県立神奈川工業高等学校 電子科回路試験器 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
sanwa RP-1 小さなアナログテスタ やはりアナログは捨てられない | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
HIOKI 3002 ドロッププルーフの堅牢な作り 日本工業規格JIS1202回路計のA級に適合するJISマーク表示許可製品。要するにお墨付きのテスターヤ!アルバイト先の親方から進められて取り寄せてもらいバイト代で買った。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
sanwa YX-390TR トランスタチェック機能付 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
デジタルマルチメータ | Digital Multi Meters | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
sanwa SD-420C 携帯に便利ポケットテスタ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
sanwa MODEL JD-50 10A測定可能 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
DMMMs | (Multi functional and High precision Digital Multi Meter) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
National VP-2500A キャパシタンス測定可能 買ってきた部品は測定してから使う。不良品を探すと言うよりコードの「読み間違いをチェック」する。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
HEWLETT PACKARD E2377A 信頼のHPレンジが広くて正確。 データホールド、バーグラフがうれしい。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ポケット・デジタルマルチメータ TKPH6A オートレンジデジタル液晶表示6000カウント 高分解能 オートレンジ ホールド可能 周波数カウンタ60MHz、キャパシタンス6nF 分解能1pH インダクタンスmH計測可能 分解能100μH テスターリードを本体裏面収納 ・韓国 TKC社製 ・電池 LR1130×4個 ・サイズ:約65(W)x120(H)x24(D)mm ・ヒューズ:800mA(内蔵) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
デジタルクランプメータ | Digital Clamp Meter | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
HIOKI 8282 歪み波形には真の実効値 CAT IV 600Vに対応 測定電流の大きさで選べる2機種(600 Aと1000 A) 電流の他、電圧、周波数、抵抗、温度、波高値、など多機能 抵抗レンジはノン・ヒューズで600Vまで保護
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
アダプタ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ACコードの電流をクランプメーターで測る。家電機器等の電流測定用に便利なアダプタ。AC100Vコンセントに接続される、電気機器の消費電流を測定するのに便利です。× 10をくわえることにより電流感度が10倍となり、小電流の測定が可能です。このため、各種クランプの測定範囲をさらに拡大できます。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
テスタリード | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
テスターリードがワニグチクリップ 調整する時など手が自由になる。秋葉原で売ってるよ!作るより安い物もある良く探してみる。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
回路実験用抵抗器 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
計算するのメンドクサのときに適当に入れてカチカチやる。数値はE6系列+8.2になっている。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
実験用管フューズ回路遮断器 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ブレーカを飛ばす前にこれが飛ぶと言う算段。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Progressive Electronics 200EP Inductive Amplfier | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
Progressive Model 200EP Inductive Amplfierは、フィールド・サービスエンジニアから業界基準と認められた信号発生器77HPのように、インダクティブアンプはに業界基準と認められている。インダクティブアンプは電線と直接の金属の接触を行なう必要なしに、ワイヤーおよびケーブル識別ができる。強力なレシーバーゲインは、密集したケーブル束の中から正確な識別ができる。円錐のプローブのほかにカモノハシプローブもある。200EPのインダクティブアンプは正確な識別のためボリューム・コントロールとbuttsetまたはヘッドホーンの接続、さらに強さ表示用の追加LED機能がある 。ケーブルを識別するためにエンジニアによって様々なところで使用されている。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||

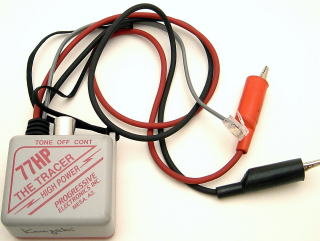

Progressive Electronics 77HP/6A Tone Generators | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
撚り対線の片側にこの信号発生器を接続し、インダクティブアンプのプローブによってエンジニアは、離れたケーブルの端末を識別することができる。77シリーズ信号発生器はすべて、トーン信号、連続性試験、バッテリー供給およびライン極性確認の4つの基本機能を持っている。 77HP/6A Features: 24" test leads (clips) Constant/warble tone Continuity testingPolarity testing Talk battery supply Line 1 modular test lead (RJ-11) 3-color LED (identifies AC ring voltage) Weather resistant design Bent nose clips with"bed-of-nails" penetrator Specifications Power requirements; one 9V battery, nominal life 50 hrs Transmitter Frequency; 900/1100Hz alternating, 900Hz constant nominal Transmitter Power into 600 ohms; 7 dBm Talk Battery into 600 ohms; 6.5 VDC Voltage Protection at 600 ohms in CONT; 60 VDC (higher voltage protection in OFF/TONE modes) High impact ABS case, 1.25 x 2.25 x 2.5", 24" test leads, 4.5 oz w/batt |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
セラミックイヤホン (クリスタルイヤホン) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
写真は、音声チェック用セラミックイヤホン。ハイインピーダンスで回路に影響が少なくなく、アンプ不要で音声モニターが可能。耳に入れるパイプを外して2個向き合わせに固定すれば音響カプラーが作れる。2ワイヤ専用線をパラってインピーダンスが崩れハウる(動く城ではないハウリングのこと、ホラー映画でもない)ときに便利。直流電圧で壊れるといけないのでインカムジャックにいきなりはだめです。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
検査用具 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
プローブ![]() |
電圧がかかっているものを突っついてルーコン(ルーズコンタクト、接触不良)を探す。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||

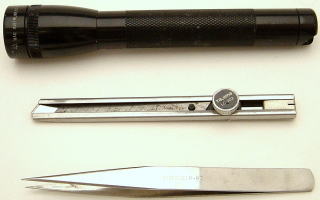

ペンライト | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
MINI-MUGLITE ケースの中、ラックの奥など暗いところで活躍、お巡りさんが持つぐらいでかい物まである。こん棒の代わり?持ち方はすぐ殴れるように持つ、怖い。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
インスペクションミラー | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

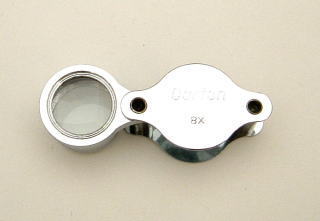

観察ルーペ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ハンダ箇所の点検など 色収差・歪曲収差が補正されたレンズを用いることで高精度の鑑定・検査がでるプロも使用している高品質のルーペ。 ■品名 :観察ルーペ ■品番 :I-C103 ■価格 :¥2,800(¥2,940税込) ■倍率 :6倍 ■レンズ径 :28mm ■レンズ :2枚ガラス ■重量 :60g ■サイズ :52x33x18mm(収納時) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||

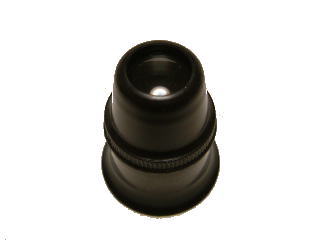

時計見ルーペ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
時計屋さんが使う目にはめて使うタイプ ■品名 :時計見ルーペ ■品番 :P-11 ■価格 :¥1,000(¥1,050税込) ■倍率 :10倍 ■レンズ径 :13mm ■レンズ :ガラス ■ボディ :プラスチック ■サイズ :Ф31x43mm CLEAR OPTICAL CO.,LTD. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||

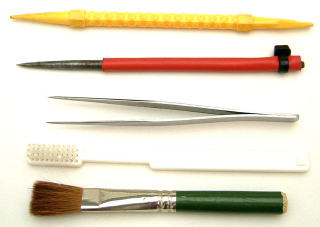

目打ち(錐)![]() |
シールド線をガシガシ解すときに使う。 しまうときには保護カバー | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
清掃用具 (歯ブラシ、水彩画筆) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
削りカスや埃、ごみ、汚れをぶっ飛ばす。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ブロー | フロンエアゾルなどは使用禁、コンプレッサーを使いましょう。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
防具 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
作業用手袋 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
軍手 「ずんて」 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() ![]() 左:黄色「特紡」 右:茶色「純綿」 冬は軍手が良い、暖かいのはもちろん、焚き火をして焼きいもを焼いたり、風邪を引いて鼻水を拭いらりしても洗濯すれば良く、無くしてもあまりショックでないし。そんな理由でカラー軍手が流行したのか? |
怪我をしないよう軍手をしましょう。硬いボルト、ナットが急に緩んでレンチを持つ手を物にぶつけたり、加工後のバリで手を切ったり(バリの出たボルトを手で回すと指がボロボロ注意!)、熱いもの、冷たいものから手を守ったり、ケーブルを引いたり、繰り出されるロープにブレーキをかけたり、刃物、工具(回転するものを使うときには巻き込まれないように注意、皮手袋か時には素手)を扱うとき、汚れたものを運ぶときにとても世話になっている。 軍手は、口ゴムの色がポイント。茶色は綿100%(例外もあるので表示を必ず確認しよう)。黄色はポリエステル・レー溶けるヨン・アクリル・その他が多いので高温のものを扱うときは避けたほうが良い。!納豆の糸みたいに糸を引く。火傷したら大変。その他いろんな色がある。当然ピンクもある。 軍手の有名ブランドとしては「日本一」があり国内シェア日本一らしいが海外生産も多いらしい。そのほか、「東洋一」、「世界一」、「宇宙一」がある。ここまで行くと「四次元一」、「異次元一」、「宇宙外一」とか宇宙を飛び出るしかない。宇宙人は5本指??? 一般的に軍手の原料は、『特紡糸』を使用している。『特紡糸』とは、各種繊維製品の使い古した白いボロキレなどの再生品、リサイクルである。そのため成分分析は不可能。戦後暫くは、純綿軍手が軍手であったが、純綿生成色の軍手は高価で一部の産業分野で利用されるのみ。現在の軍手のほとんどは『特紡糸軍手』。 第2次大戦以前から、ボロキレ回収業者が使い古しの布製品を回収し、再生繊維として軍手に使用して現在に至っている。 『特紡糸』は英語でも『TOKUBO』と表現され、業界では世界にも通用する言葉となっている。『特紡糸』を使用した軍手は、安価な使い捨てとなっているが、私が勤め始めた頃(昭和50年代、それほど昔ではない)は新米が洗濯機で洗って干して、縮んで小さくなるまで使っていた。小さくて手に入らない子供ならOK! |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
外国へのお土産には軍手が一番!アメリカのBIGなホームセンター「HOME DEPOT」へ行っても日本の軍手はなく、皮手袋か硬いカンバスまたはデニム地の手袋、おまけに耐久性がない。Worker Guysに軍手をあげるとみんな本当に喜ぶ何でアメリカにないのって!使用にあたっては労災認定上の規定があるので現場責任者に確認すること。当然漢字ロゴ入り「日本一」とかがうける事間違いなし。 | ![]() ![]() ![]() ![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ゴーグル | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
切子の飛散等から目を防御 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
消耗品 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ビニールテープ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ケミカル | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
シールテープ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
オイル差し | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
スプリングフック | スプリングを引っ掛けて止めるための工具 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ピンバイス | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ピンバイス 基板などに指で回転させ小さな穴を開ける | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ハトメ |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() ハトメ内径2mm(穴の直径)、長さ2.5mm |
![]() 菊割棒5mm ハトメ穴の直径1.5mmから2.5mm |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ハトメペンチ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
直径2〜4mmのハトメ用、プリント基板のような平面は無論、内径20mm以上のパイプにハトメを止めることが出来ます。韓国製 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
鉄工・板金工具 | IRONWORK | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
このHP My Books 「手仕上げのベテラン」参照 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
金切りばさみ、ブリキばさみ | snip (金切りバサミをさす) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ブリキなどをカットする | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ハンドドリル | HAND DRILL | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
子供の頃から使っています。とても手が疲れる。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||

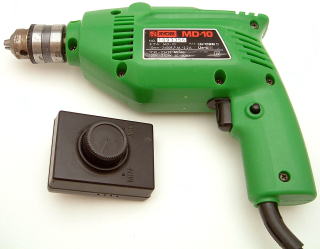

電動ドリル | ELECTRIC DRILL | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
トライアックでスピードコントロール。特に金属切削。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
電動ドリルを電動ドライバとして使用する部品 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
小型電気ドリル | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ちょっと穴あけとかちょっと削るときに便利 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
プラスチックに傷をつけてデルマ(ダーマトグラフィー)を埋め込めばダイモ、テプラー、ネームランドの代わりになります。もちろん習字が下手な人はお勧めできない。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||

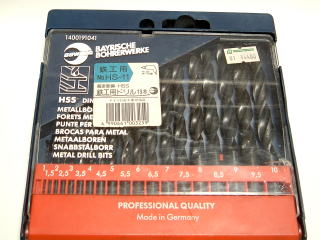

ドリル刃 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ドイツ製(刃物はドイツのゾーリンゲンか日本の三条) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
木に大きな穴を開ける | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
太いドリル 家庭用ハンドドリルでは10mmぐらいが限界 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ほぞ彫りなどに | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ステップドリル | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
皿ネジカウンターシンク | countersink | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
皿ネジの埋め込み分を「さらう」ときに | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
フォストナービット | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
センターポンチ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ドリルの穴あけ位置を決め正確に穴あけができる. ハンマでたたく 慣れないと位置がずれやすい 大きな穴を開けるときは径の小さなドリルで下穴を開けておく | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
オートポンチ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
赤い部分を持って材料に押さえつけるとばねの力でポンチが打てる。樹脂の板には使わない割れる。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AP-S 与板利器工業KK | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
携帯タイプ(身体に刺さないように注意、特に胸ポケットには入れない) HRC45-50 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
頭部のネジで打ち込みの強さを調整できる 位置を決めたらしっかり握って押さえつけるとばねの力でポンチが打てる |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
丸頭ハンマ | BALL-PEEN HAMMER | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ポンドハンマ3/4 13−701 使用材料S−55C 焼入高度HRC−45度〜55度 柄材料樫材 TAKAGI | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
プラスチックハンマー | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
VESSEL No.70 頭部交換可能 木材など弱い材料をぶったたくときに使用する。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
バリ取り | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

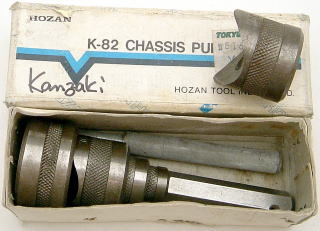

シャーシパンチ | CHASSIS PUNCH | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
HOZAN K−82 シャーシパンチセット 穴開け能力:(アルミ板)1.8mm厚以下、(鉄板)0.8mm厚以下 ※下穴10mmφの加工が必要。中心が狂わず比較的安全な作業でとても綺麗な穴が開く。 K-81-7 30mm K-81-5 21mm K-81-3 16mm 真空管ソケット、多治見、キャノンコネクターの大きな穴あけ作業にはなくてはならない 以下オプション K-81-B K-81-6 25mm K-81-4 18mm |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||

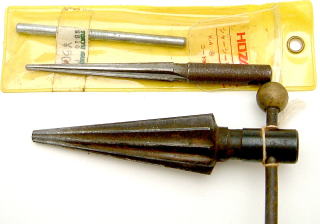

リマー | Reamer | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
(上)ホーザン シャーシリーマー K-4-A 抜群の切れ味と耐久性。 アルミ板、薄鉄板などの穴の修正、拡大、金属管など内面のバリ取。全長:140mm。リーマーでの加工は上手にやらないと中心がずれて今一。できるだけドリル、パンチで加工したいもの。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ハンドニブラ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ホーザン ハンドニブラー K-88 断能力 (アルミ板)板厚0.5〜2.0mm以下、(鉄板)板厚0.3〜0.6mm以下、全長:173mm、重量:190g ※穴加工の場合は下穴10mmφの加工が必要。 替刃 K-881 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() ギッコギッコ板を噛み切りながら進んで行く。トランスなどの四角い穴はこれで加工すると早い。能力を超えた使い方をすると壊れる。材料も変形する。要注意!!!!!! |
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ニブリング カッター | NIBBLING CUTTER | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
NC-86 MASTER TOOL | 加工能力 鉄0.6mm アルミ、プラスチック1.5mm以下 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
金きりノコ 金鋸 & (替刃) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

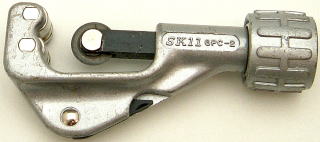

パイプカッター | tube cutter | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
アルミパイプ、銅パイプを切断するときに使用する。金鋸に比べ切断面が正確で綺麗。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
面取りバー3 (スリー) 替刃3種付 品番78665 | シンワ測定器KK | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() ![]() |
面取り、バリ取り S-10 ブレード 片刃: 鉄鋼、アルミ S-20 ブレード 両刃: 鋳物、真鍮、プラスチック S-35 ブレード 両刃: 中間タイプ 万能 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||

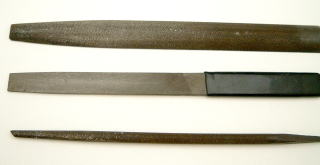

やすり(鑢) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
丸やすり | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
平やすり | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
丸棒やすり | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
アルミを削るときには注意目に詰まってヤスリの性能が低下する。そんなときは、ワイヤーブラシでゴシゴシやる。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||

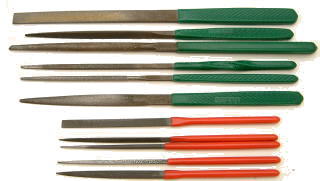

精密やすりセット | Needle File | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
K-170〜174・K-160〜164 組みヤスリ
精密組みヤスリ |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
目立てやすり | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
本来鋸の刃を研ぐ鑢、ベーゴマの加工や様々なヤスリがけに便利 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ベーゴマ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ベーブレードでなくベーゴマ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||

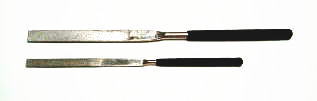

ダイヤモンドヤスリ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
硬質素材や熱処理素材の精密研削加工に最適 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
真鍮ブラシ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
タイプブラシ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
横ブラシ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
錆などを擦って落とす上は真鍮、下はステンレス。真鍮のほうは長野スバルテクニカルセンターさんより。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
タップ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
HOZAN K−432 タップセット T形タップハンドル付き ※タップは、中仕上げ用
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ハイタップ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
材質 SKH 止り穴用 M3 ピッチ0.5 削った切子がスクリューによってかき出てくる |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ダイス | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
万力 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

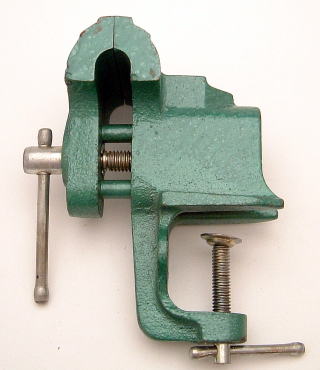

ベンチバイス | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
K-25-50
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
小物のハンダ付けなど | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||

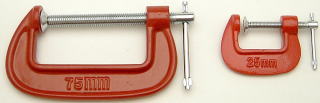

Cクランプ Gクランプ シャコ万力 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
接着時の固定に | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
バイスプライヤ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
小ネジバイス130mm DS-13 KKスリーピークス技研 | 先端ネジ部M1.6-10mm プライヤー部4.0-19.0mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
通常のバイスプライヤーの機能に加え、くわえ部を加工しつぶれた小ネジをロックして回せる クロームモリブデン鋼 硬さ42-48HRCくわえ部 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||

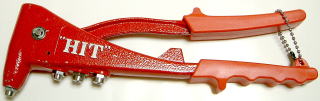

リベットアンドナッタ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
HIT HR−001 ねじの変わりにリベット止め簡単スピーディー | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
パイプカッタ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
加工断面が綺麗 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ナットブレーカー | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
緩まないナットはこれで破壊 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
計測工具 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
金尺150mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
金尺 150mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||

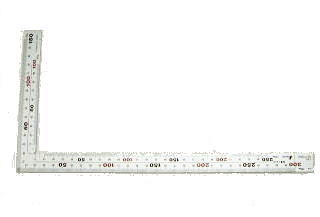

差し金 | FRAMING SQUARE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
シンワ測定株式会社 厚手広巾シルバー 30cm 建築・鉄工用表裏cm目盛 品番10421 JIS 目盛側面の直角度300mmで0.3mmを超えない・長さの許容値300mm±0.2mm・材質ステンレスSUS410 あいつは誰の差し金だ! |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||

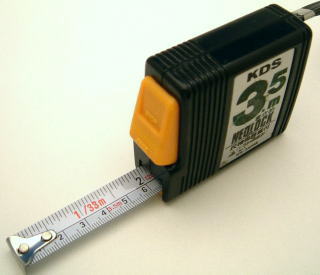

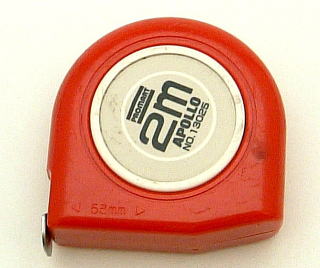

コンベックス | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ようするに巻尺 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ノギス・デプスゲージ | Vernier Caliper, Depth Gage | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
Mitutoyo VERNIER CALIPER DEPTH GAGE 150mm 530-101 N15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||

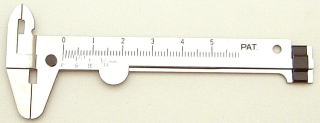

ミニノギス | VERNIER CALIPER | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ポケットノギス | VERNIER CALIPER | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
プラスチックノギス | VERNIER CALIPER | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ケガキ針 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

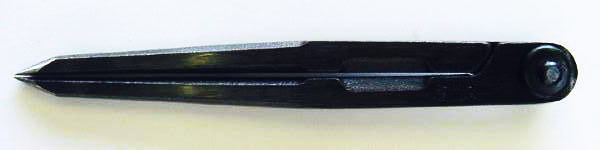

ケガキコンパス | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
金属加工のときに材料に線を引く「ケガク」 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||

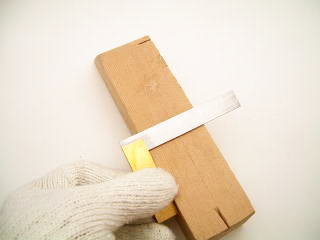

スコヤ | Square | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() ![]() |
直角? | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||

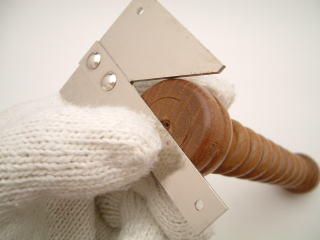

心だし定規 | Center Square | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() ![]() |
定規を写真のようにあて、材料を数十度づつ回転させ線を何度も引く、その線の交点が円の中心。交点が点でなく円になるときはその円の中心が本当の中心。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
CARPENTRY TOOLS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ノコ(鋸) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |

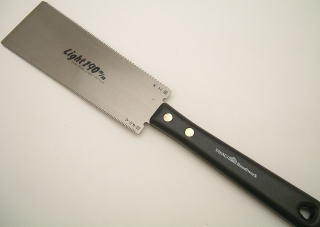

HNDIWORK TAKAGI ライト両刃鋸 190mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |

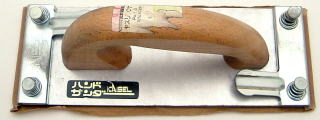

ハンドサンダ、紙やすりを取り付け木材をヤスリ掛けする。平らに仕上がる。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
玄能 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
釘を打ったり、鉋の刃を調整したり、最初は平らな方で釘を打ち、最後に出っ張った方で釘を沈める。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||

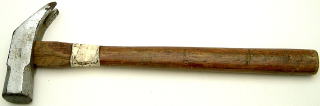

釘抜き付ハンマー | CLAW HAMMER | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
くぎ抜き付 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||

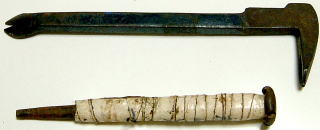

くぎ抜き 釘沈め | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
上は抜く方、下は沈めるほう。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
切り出し | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
竹とんぼをつくる | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
錐 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
釘やもくネジを打ち込む前にイッチョ揉んでやってください。三つ目と四つ目がある | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
糸鋸 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
曲線カットや穴あけに | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||

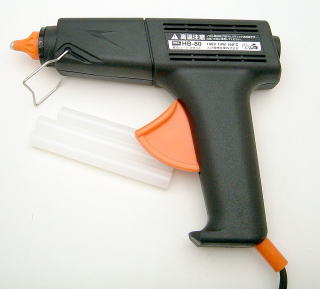

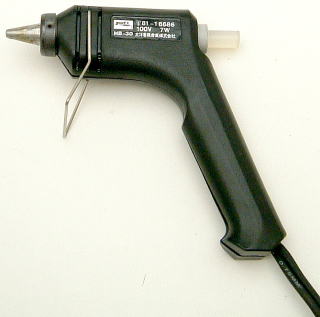

ホットボンド | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
接着時間が短いので楽です | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
アルミレベル | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
水平、垂直を確認 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||

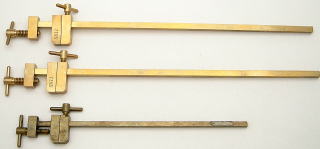

はたがね | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
組み立て時の材料固定に | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
PLASTIC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Pカッタ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
OLFA(オルファ)一般作業用カッターナイフ(P-450)アクリル、エンビ板などのプラスチック板専用付属品:替刃2枚内蔵、替刃=XB13 価格312円 使い方 1、金鋸の刃や金尺に刃を当て手前に軽く引く 2、はじめはあまり力を入れずガイドラインを作るつもりで 3、徐々に力を入れ深く溝を刻む 4、板厚の半分ぐらいの深さになったら裏側からも溝を刻む (これを怠ると断面が曲がったり割れたりする 6、板などの角に溝を合わせ折り曲げるきれいに割れる 7、仕上げは平らな板などに敷いた紙やすりで直角に仕上げる (接着剤の接着性能が向上する) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
精密細工のこ | SUPER SAW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
TSS−110 TOOLx2 刃:SK5焼入鋼 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ELECTRICAL WORK | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||

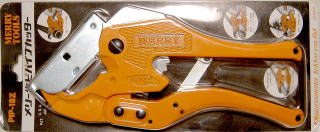

塩ビパイプカッタ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
モールを簡単にカットできる | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
電工ナイフ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
IV線、FV線を昔はこれで剥いていました。今はワイヤストリッパが試験でも使用可能だそうで、時代は変わった。電気工事士実技試験のために線剥き練習中に親指を深く切ってとても痛かったのを覚えている。練習の甲斐あって試験は一発合格!本田宗一郎や私の叔父も手には傷があって職人は怪我がつき物の過酷な仕事。怪我の一つや二つしなければ一人前になれないなんていうが、怪我をしないほうが良いに決まっている。 電工ナイフは銃刀法に抵触しないような刃渡りと刃先で作られている。取り扱いには充分注意。ワイヤストリッパのほうがはるかに安全。 電工ナイフコレクション http://www.geocities.co.jp/Bookend-Akiko/6616/denko/denko_index.htm |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
INSTALLATION | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
シノ付きラチェット | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
足場パイプやイントレの金具のナットを回したり、焼き番線で固定するときに使用する。、 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
14−17の組み合わせは足場作業用 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
番線カッタ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ワイヤーカッター、クリッパー | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
焼き番線、細いピアノ線、細いステンレスワイヤーのカット | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
折りたたみ鋸 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
垂木などを切断する | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
大オペレーション出張用工具 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
1ヶ月、1ヶ月半の長い出張には、カーゴでこの工具を輸送する。大半の用件はこの工具で対応可能だが、鉄工、木工工具は別に持っていく。 断っておきますが、私はコンストラクタではなくエンジニアです。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
おなじみベッセルのドライバ大 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ドライバ中 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |

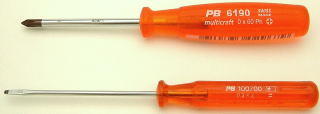

洋物には洋物のねじ回し | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ドライバ小 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ラックネジなどを止めるときにはこのドライバー。バランスが良く軽いそしてカムアウトしにくい。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
+ドライバ小 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
なめちゃったときにはこのドライバーハンマーで刃先を打ち込み溝を刻み回すドライバー |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
アトランタレノックスのモールで買ったオフセットドライバ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ジャックネジ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
スクリューホールディングドライバ、手の入らない狭い場所に使う。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
BNC回し | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ENGINEER 精密ドライバーセット OK−20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
POLARIS 特殊ドライバー 3414 携帯電話・PHS用5本組み No.17−A,17−B,17−C,17−D,17−D,17−E |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
精密ナット回し | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
調整用ドライバー入れ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |

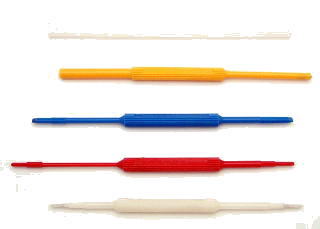

ボリューム、各種コア回し | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
VESSEL 9000 セラミックブレード調整用ドライバー ポテンショメーター等に便利 HOZAN調整用ドライバー(長いので青い柄を切り落としてしまった) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ポケットノギス | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ヒートシンク | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ピンバイス | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ICチェック用クリップ IC抜き用ピンセット自作 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ポインタをあてるとインチサイズ 6角レンチ |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ボールポイント6角レンチ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
6角レンチ差し替え | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
トルクスレンチ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
トルクスレンチ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ラチェット、ラチェットレンチ各種 上段 ナット回し ダイヤル式ラチェット 中段 SUNFLAG No.777 オフセットラチェット 全長111mm 下段 TONE 小型ラチェットレンチ |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |

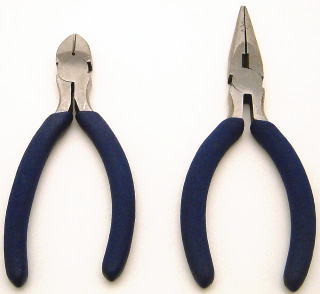

N-4-125/150 斜ニッパー N-4-150 2,520円 配線切断に適した鋭い切れ味・使いやすい斜刃
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ペンチ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ロングノーズドペンチ ラジオペンチ |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ワイヤストリッパ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
プライヤ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
はさみ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
スナップリングプライヤ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |

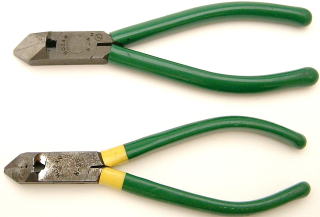

電工用圧着ペンチ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
圧着ペンチ、スクリューカッタ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
組みスパナ BNC用モンキーレンチ |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |

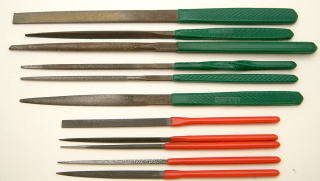

組みヤスリ 精密組みヤスリ |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ANTEX ハンダごて 17W 精密 MADE IN ENGLAND |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
HAKKO PRESTO No980 20W/130W切り替え | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
半田吸い取り器 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
フラックス 半田吸い取り HAKKOWICK 半田 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ガストーチ ヒシチューブに | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() ![]() |
接点復活剤 リレークリーナ 接点周辺やプリント基板のカーボン・油脂を除去する洗浄剤・スプレータイプ 導電性テープ シールドに |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
プローブ 目打ち ピンセット 歯ブラシ ハケ |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
メジャー | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
金尺 150mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ルーペ ハンダ箇所の点検 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
小型玄能 (ガラス屋、窓枠用) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
海外出張用工具より。この工具たちと世界中を旅しました。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
RC−02クリア \700 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
現在は、東急ハンズで購入したクリアーケースを使用。先代は、MKE-2などが入っていたゼンハイザーのプラスチックマイクケースを使っていたが、スポンジを止めていた接着剤がザーサイ(大好き)と有機溶剤(好きな人はアブナイ)が混じったニオイがしたので更新した。今もニオイ移りがして「クッサイナー」 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
このケースに入る工具を厳選する。沢山の工具はかさばり、重く大変なので、高機能で多機能そしてコンパクトなものを選んでいる。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ANEX | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
+プラスネジのサイズは3種類に対応し、差し替えで−マイナスドライバにもなる優れのもの。ドライバ選びのポイントはネジにぴったりフィットし「カムアウト」しない、(なめない)ドライバーを選ぶ。ボールグリップは力が入りすぎるので閉めすぎに注意しよう。何事も「過ぎたるは猶及ばざるが如し」中庸である。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
兼古製作所 http://www.anextool.co.jp/がある新潟三条という地域は、金物の待ちとして世界中に知られている。日本のSolingenである。ANEXのドライバーは、ドリルの刃を作る良質の鋼材を使用している品質は抜群。(三条と言えば昔、FM長野で流れていた「三条競馬のー♪♪」と言うかなりローカルなCMソングを思い出す) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() ![]() |
+プラスネジのサイズは3種類に対応。+@、A、B−E |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SUNFLAG | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
仕事は早くて、楽なのが一番。ラチェットドライバを使えば「カルチン」です。ビットを差し替えれば様々なネジに対応可能。携帯Toolには欠かせないない工具。手のひらに良くフィットする全長95oのコンパクトタイプ。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ENGINEERほか | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
差し替えビットたち。+プラス、−マイナス、6角、ボールポイント6角、トルクス、トルクスいじり止穴がある。電動ドリル用の長いビットも便利。細かなビットは、ホルダー付きのセットを使っている。現場は忙しいのでこれならば欠品がすぐわかる。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ENGINEERDR-10 | \1,400 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ENGINEERDR-10 セット+#00,#1,#2, - 4.5,62&.5,3,4,5,6(ボールビット) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
HANDIWORK U.SPAT5119701 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ラチェットレンチにビットをつければ、狭いところや硬いネジにも対応可能。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
HANDIWORK U.SPAT5119701 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ラチェットレンチにマグネットキャッチをつければビットの付け替えが「カルチン」です。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ENGINEER Strong Tool | 6角、トルクス | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
左から Strong Tool 6本組み超マイクロトルクスレンチ No.61-48いじり止め穴付 T4,5,6,7,8,9 ENGINEER いじり止め付ネジ対応 DTX-08 先端サイズT8 軸長75 軸径3.0 全長146mm \950 ENGINEER 六角レンチ インチサイズ TWH-02 7本組み 0.71mm, 0.89mm, 0.05", 1/16", 5/64", 3/32", 7/64" ¥280 うらには ENGINEER 六角レンチ ミリサイズ TWH-01 7本組み
0.89, 1.27, 1.5, 2.0, 2.5, 3.0, 4.0 ¥240 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
PB 6190 & 100 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
6190/0-60 Screwdrivers for Phillips screws, tip according to ISO 8764 and DIN 5260,
multicraft handle 先端+0、軸径4mm、軸長60mm、全長140mm http://www.pbtools.ch/en/pb_tools/db_detail.asp?PBNR=6190 100/00 Screwdrivers for slotted screws, parallel tip according to VSM standard 35 601 先端-1.2、先端厚0.3mm、先端幅2mm、軸径2.5mm、軸長70mm、全長145mm http://www.pbtools.ch/en/pb_tools/db_detail.asp?PBNR=100 この2本は調整用ドライバーとして使っている。もちろんD‐SUBコネクターやコネクターの小ネジなど小さなネジにも使っている スイスのドライバー最高峰メーカー「PB Baumann(ピービー・ボーマン)」のドライバー。精度・耐久性など品質は世界最高。すべての工具型番が通し番号で管理されている。バーコードも印刷されている。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
TKAGI HOZAN | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
左: TKAGI 切った銅線が飛散しないストッパ機能付 右: HOZAN 精密ニッパーN-55 細銅線用 切断面が殆ど平らな セミフラッシュカット 全長o:105 本体材質:SKS3 硬度(HRC) 本体:47 刃部:58±2 重量g:40 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ダイソー 100円ニッパ、ラジペン | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
100\ショップの安物工具でも選んで買えばそこそこ使える。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
VESSEL NO3500E-1 | ¥2,700 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ベッセルのワイヤストリッパAWG24〜12、0.5mm〜2.0mm このワイヤストリッパの表によるとAWG14=1.6mm=2.0mu 刃は、ダイヤモンド精密砥石研磨により、高精度の剥離を実現。グリップは、AWG、mm、mm2の換算表付き150mm、100g |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
無名 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
小型のプライヤー 手で回す硬いネジ類やキャップに便利 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
GISUKE (TAKAGI) KOKUYO | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
小型のモンキーレンチ GISUKE (TAKAGI) Cr-V 100mm 21-300 ナット回しや小型のボルト回しに使っている。 粘着テープカット用のはさみ KOKUYO ハサー1 KAI 「のり」がくっ付くと動きが鈍くなるのが普通のはさみこのはさみは刃同士の接触面積を少なくして動きを改善している。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
MINI-MUGLITE TAJIMA HOZAN | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
誰もが知ってる MINI-MUGLITE カッター TAJIMA LC-302 ピンセット ケーブルのシールドを解くためにも使うのでとがったものを選んでいる HOZAN P-87 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
これ以外の工具が必要になったらこのページ前半の工具用英語(工業英語?)を勉強して現地の人に貸してもらいましょう。単語は borrow
use を使いましょう無償です。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
工具箱に入らない海外出張用工具 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CUSTOM DIITALMULTIMETER CDM-09 | http://www.kk-custom.co.jp/seihin/catalog/digital/digital-tester02.html | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ポインタをあてると蓋が閉まるよ。LCD保護のため蓋は重要! 当時では珍しいオートパワーオフ機能付 LR-44 1.5V x2 便利な機能 バーグラフ、データホールド、電池電圧測定 アキバのテスター屋のオヤジお勧めの品 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||

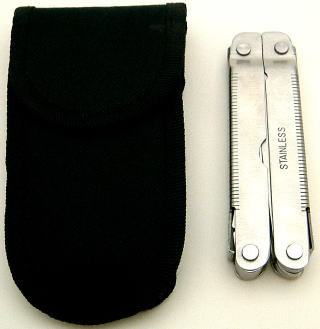

Multitool 2CR | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
パリのギャラリー・ラファイエット GALERIES LAFAYETTEhttp://www.galerieslafayette.com/で買ったレザーマンもびっくりのドライバービット差し替え可能なプライヤー |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |

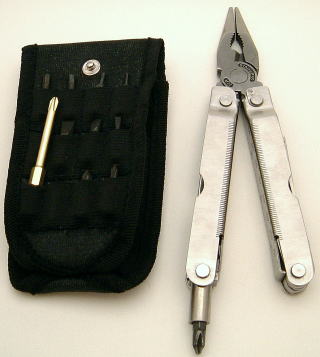

ビットはホルダーに収容できる |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
折り返して使いやすいように。ロック機構は斜めっているが、かなりしっかりしている。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ホルダーに一緒にしまってある調整用ドライバー(ツマドラ) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||

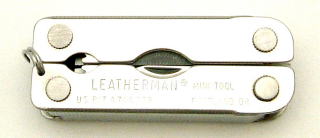

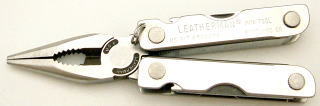

LEATHERMAN Mini Tool RETIRED TOOLS | LEATHERMANR http://www.leatherman.com/ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
Length: 2.6 in. / 7 cm
closed / 6.25 in. / 15.5 cm open Weight: 4 ounces / 114 grams
Materials: 100%
stainless steel (Optimum grade hardness for each tool/blade) Patents/Trademarks: U.S. Patent
No. 4744272 International Patents on file Needlenose Pliers Regular Pliers Wire Cutters Hard-Wire Cutters Clip-Point
Knife Knife Blade Ruler(inch/cm) Can Opener Bottle Opener 1/4inch Tip Screwdriver Metal/Wood File. The Mini-Tool is the world's smallest multipurpose tool with full-size, full-strength pliers. Our unique folding handle design makes both comfort and small size possible. Slip it into your jeans pocket or wear it with an optional belt sheath. Available in standard brushed stainless finish or black finish. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
柄一段目 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
柄二段目 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
無名 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
かわいいミニツール | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
+−小ドラ付、実用度は低い。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
TAKAGI PORTABLE TOOL | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
折りたたみ時 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
プライヤー | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
プラスドライバー付 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SuperJupina 2AA/スーパージュピナ SJ-D2A | 【コード 02383】 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
日亜製1.5wパワーLED搭載 暖か味のある電球色 実用点灯約3時間 従来のLEDの約16倍明るい 株式会社サンジェルマン GENTOS |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
商品サイズ:φ26×173 パッケージサイズ:187×250×50mm 重量:91g(本体のみ) 電源:単3×2本(付属) JANコード:4950654023831 Illuminum(イルミナム)のフラッシュライト イルミナムの「 Super Jupina (SJ-D2A 電球色) 2AA 」 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
KTC http://www.kyototool.co.jp/ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Victor http://www.hanazonotool.co.jp/ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
VESSEL http://www.vessel.co.jp/ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
KEIBA http://www.keiba-tool.com/ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ENGINEER http://www.engineer.jp/products/dt/dt.html | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
HOZAN http://www.hozan.co.jp/ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
兼古製作所 http://www.anextool.co.jp/ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
新亀製作所 http://www.sunflag.co.jp/index.html | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
エンジニア http://www.engineer.jp/index.html | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
PB Baumann GmbH http://www.pbtools.ch/en/index.asp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
煖V http://www.takagi-plc.co.jp/index.html カタログ http://www.takagi-plc.co.jp/catalog2002/catalog/ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
カスタム http://www.kk-custom.co.jp/index.html | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
中島銅工 http://www.nakajimadoko.co.jp/indexj.html | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
花園工具 http://www.hanazonotool.co.jp/index.html | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
サンハヤト http://www.sunhayato.co.jp/ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
白光 http://www.hakko.com/japan/index.html | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
日本アルミット http://www.almit.co.jp/index.html | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
東京アイデアル http://www.tokyo-ideal.co.jp/index.html | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
太洋電機産業 http://www.goot.co.jp/ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
泉精器製作所 http://www.izumi-products.co.jp/index.html | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
EIGHT エイト http://www.eight-tool.co.jp/ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
三和電気計器 http://www.sanwa-meter.co.jp/ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
日置電機 http://www.hioki.co.jp/ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
工具の使い方 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
http://www.okanokiki.co.jp/gijutsu/kougu/ko_frm.htm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
http://www.kyototool.co.jp/products/howto/ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
http://homepage1.nifty.com/siretoko/html/ToolJynky.htm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
書籍紹介 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
保全マン必携 工具べからず集 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ネジ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
