| マイカコンデンサ 雲母蓄電器 | |

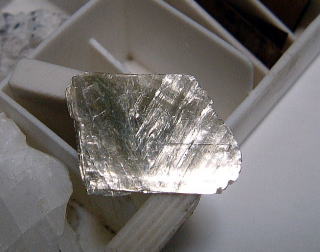

| 雲母、マイカ、Mica | |
 |
雲母（うんも、きらら、きら）は、鉱物の一種。マイカ (Mica) とも呼ばれる。薄くはがれるのが特徴。電気を通しにくい性質を持ち、絶縁体として利用される。 |
| ◆RMA ６点式色別 | 3点目の印は右に突起、矢印などの印カラーコードは抵抗と同じ |
 |
① 第①数 ② 第②数 ③ 第③数 ④ 乗数 金10-1 銀10-2 ⑤ 誤差 金±５銀±10黒±20赤±2 ⑥ 構造性能 黒A～青G RMA (Radio Manufacturer's Association) 米國ラジオ製造業者組合 |
| ◆AWS 標準６点式コンデンサ色別(A) | |
 |
① 第①数 ② 第②数 ③ 乗数 ④ 耐圧 金1000V銀2000V ⑤ なし 素(色が塗られていない） ⑥ 誤差 金10、銀20 ①-②-③ 茶-黒-茶 10X10PF＝100pF 赤-黒-茶 20X10PF＝200pF 赤-黒-赤 20X100PF＝2000pF 下段が①②③のコンデンサもある AWS (American War Standard) 米国戦時規格 |
| ◆新ＲＭＡ６点式色別 | |
 |
① 等級 ② 第①数 ③ 第②数 ④ 特性 定格電圧色ｘ100V ⑤ 許容差 ⑥ 乗数 矢印状に丸がなっていたら ＞＞＞ ＯＯＯ のように並ぶようにして上段の左から右、下段の右から左に読みます ＪＩＳ－Ｃ６４３９で規定？ 米国では ① White:EIA (RMA1948-) Black:MIL(JAN) 銀：AWS |

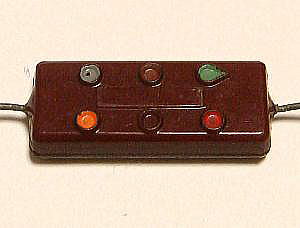

| 1500PF | |
 |
例１ ６点式色別 茶‐緑‐赤 15X100pF＝1500pF |
| 測定値1480PF | |
 |
測定値1480pF |

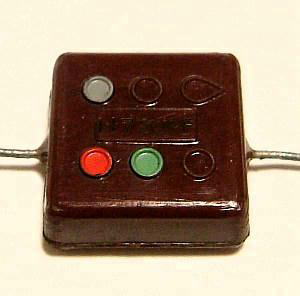

| 11770PF | |
 |
例2 直接数値が刻印されている11770pF |

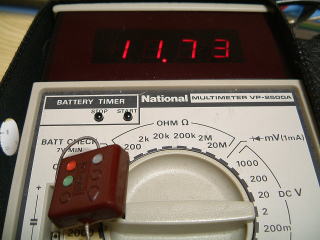

| 測定値11.73nF=11730pF | |
 |
測定値11.73nF=11730pF |
| 出展 (A)：実用ラジオサービスブック樋口ほか共著理工学社昭和２５年１月２５日発行３００円放送博物館蔵書 (B)：平成１５年１１月 ラジオ工房掲示板の記録 http://www.globetown.net/~radio/bbsbox/15-11.html |
|

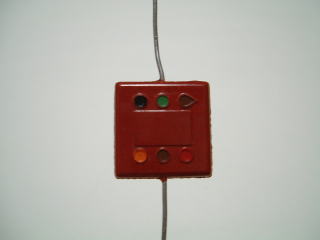

| 5100pF EL-MENCO USA | |
 |
新ＲＭＡ６点式色別 緑 茶 赤 51x100pF=5100pF Black:MIL(JAN) |
| 200pF SUZUKI | |
 |
|

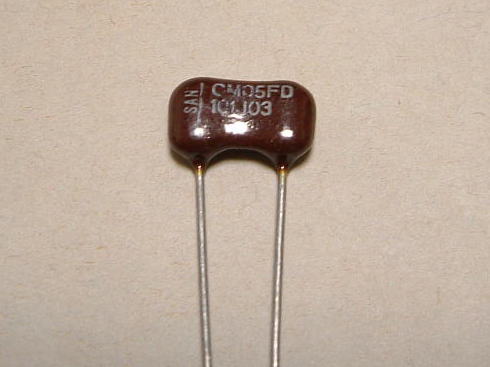

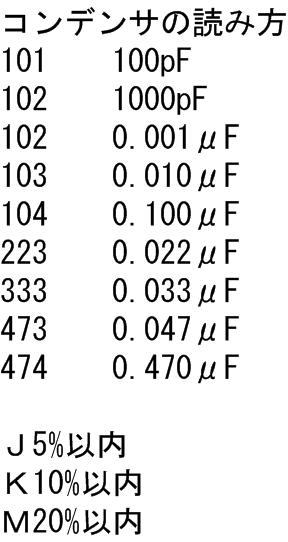

| 101J03 SAN | |
 |
湿気に強いディップマイカコンデンサー |

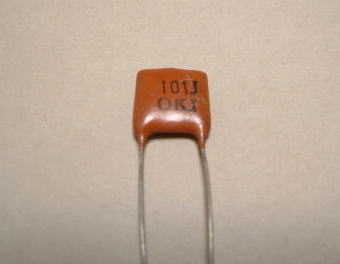

| 101J_OKI | |
 |
マイカ （国際ラジオ） |
| 0.1μF 400WV MATSUSHITA | |
 |
ペーパーコンデンサー（国際ラジオ） |

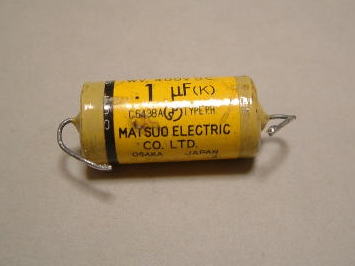

| 0.1μF MATSUO | |
 |
ラジオから外した ペーパーコンデンサ |

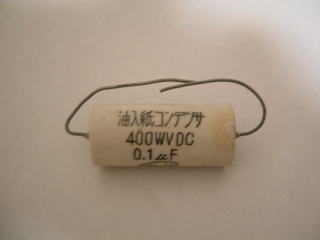

| 0.1μF Nii | |
 |
ステアタイトまたはセラミックで封止されたオイルペーパーコンデンサ |

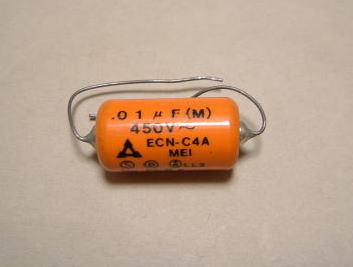

| 0.1μF 450V MATSUSHITA | |
 |
NON PCB |

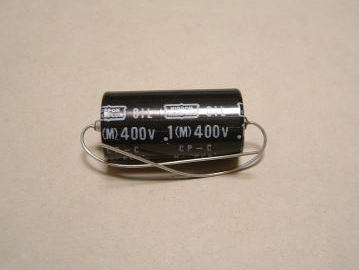

| 0.1μF NICHIKEMI | |
 |
オイルコンデンサ |

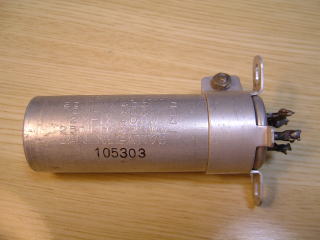

| 20＋10＋２＋２５μF 420V ブロックコンデンサ | |
 |
ブロックコンデンサがシャーシにあるとナイトでは見栄えが違う． |

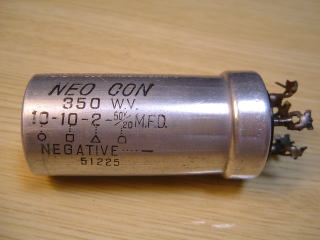

| 10＋10＋２μF 350V ブロックコンデンサ | |
 |
|

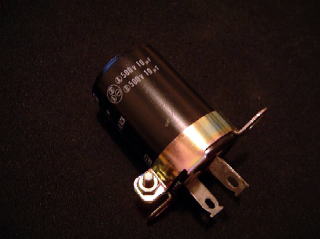

| 10＋10μF 500V ブロックコンデンサ(新品） | |
 |
新品 |

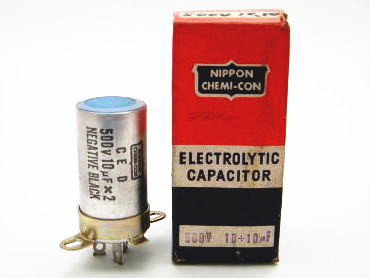

| NIPPON CHEMI-CON 10+10μF 500V | |
 |
新品は秋葉原でも入手困難 |

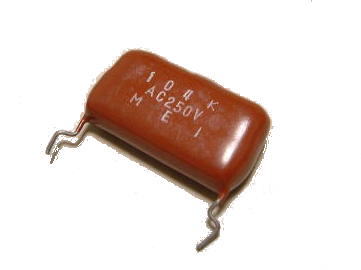

| 104K250V MEI | |
 |
 |

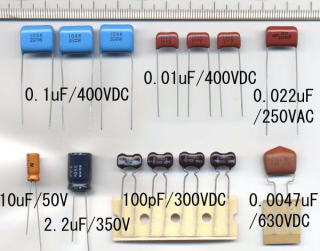

| 五球スーパー用コンデンサセット | ブロックコンデンサを五球スーパーラジオ１台分のコンデンサセット |
 |
0.1uF/400VDC
3個 タイツウ製
MM2G104K （6W-C5,6D6のG～アース間電圧：100V程度） 0.01uF/400VDC 3個 松下製 ECQE4103K （6Z-DH3AのP～6Z-P1のG1間電圧：100V程度） 0.022uF/250VAC 1個 ニチコン製 XR2E223K（現行 XL） （電源の1次側～アース間電圧：100VAC） 0.0047uF/630VDC 1個 シンエイ製 フィルムコンデンサ （ＳＰの１次側：20V程度） 100pF/300VDC 4個 CDE製 ディップドマイカコンデンサ （6Z-DH3AのP～アース間電圧：100V程度） 10uF/50V 1個 日通工製 電解コンデンサ （6Z-P1のC電圧：15V程度） 2.2uF/350V 1個 ELNA製 電解コンデンサ （6Z-DH3AのPのR～アース間電圧：180V程度） |
| ディスクコンデンサ | |
 |
板コン、ベタコンともいわれる ｐＦのもの リード線が無いコンデンサ |

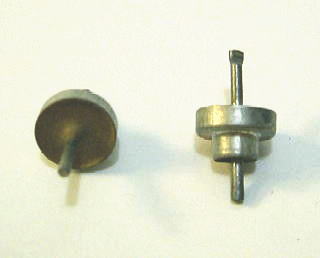

| 貫通型コンデンサ | |
 |
電気伝導体の軸の周りに誘電体の層を形成し、その外側にさらに電気伝導体の筒を形成して同軸構造としたもの。シールドケースからの配線の引出しなど高周波回路で用いるDC電源ラインや信号ラインの高周波の回り込み、不要輻射防止する．機器のグランドであるシャーシやシールドケース等に直接半田付けできるタイプ． |
